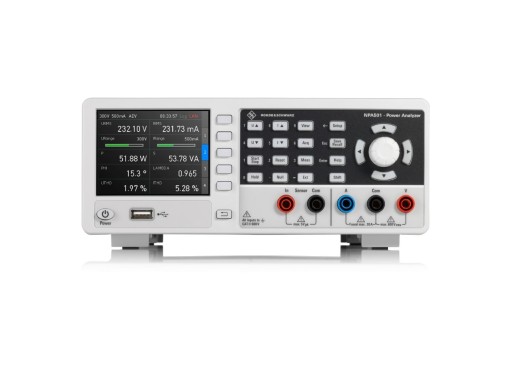

Rohde & Schwarz NPA501-Leistungsanalysator
Details
Das Rohde & Schwarz NPA501 ist Teil der R&S NPA-Serie einphasiger Leistungsanalysatoren. Das Gerät ist für die Charakterisierung von Wechsel- und Gleichstromlasten sowie Standby-Strömen ausgelegt. Es erreicht eine Genauigkeit von 0,05 % und ermöglicht Messungen im Niedrigstrombereich ab 5 mA. Für die grafische Analyse und Konformitätsprüfung sind keine zusätzlichen Werkzeuge erforderlich.
Numerische Anzeigen zeigen 26 relevante Parameter mit einer Aktualisierungsrate von 100 ms an. Eine automatische Bereichswahl steigert die Prüfeffizienz. Frequenz- und adaptive Filter unterdrücken unerwünschtes Rauschen, um präzise und stabile Ergebnisse zu gewährleisten. Der Bildschirminhalt lässt sich auf einem USB-Stick speichern oder über die Ethernet- und USB-Schnittstellen übertragen.
Einzigartig in dieser Klasse ist die Protokollierung gemessener Daten mit Zeitstempel im CSV-Format über einen nahezu unbegrenzten Zeitraum. Sollten darüber hinaus keine erweiterten Messfunktionen und Grafiken benötigt werden, bietet der R&S NPA101 eine kostengünstigere Alternative. Falls die Bewertungsfunktionen den Industriestandards IEC 62301, EN 50564 und EN 61000-3-2 entsprechen müssen, empfiehlt sich der R&S NPA701. Den vollständigen Überblick über die verfügbaren Funktionen (je nach Modell) entnehmen Sie bitte der Tabelle in den Abbildungen.
Bitte beachten Sie, dass einige Abbildungen das Modell NPA701 zeigen, das jedoch mit dem Modell NPA501 vergleichbar ist.Technische Daten
| Leistungsmessbereich | 50 μW – 12 kW |
| Bandbreite | DC bis 100 kHz |
| Vertikale Auflösung | 16 Bit |
| Abtastrate | 500 kSa/s |
| Messgenauigkeit | ±0,05 % |
| Mess- und Rechenfunktionen | 26 |
| Display | 3,5-Zoll-QVGA-LCD |
| Schnittstellen | USB (Host/Gerät), LAN, digitale E/A, analoge E/A |
| Abmessungen | 222 x 97 x 291 mm |
| Gewicht | 3,25 kg |
Zubehör
| R&S NPA‑Z1-Netzteil | EU-Ausführung. Hiermit lassen sich sämtliche Prüfobjekte einfach und sicher an einen R&S NPA-Leistungsanalysator anschließen. Das Prüfobjekt wird über den Geräteanschluss an der Oberseite des Netzteils mit Strom versorgt. | |
| R&S HZC50 Stromzange | 30 A, 4-mm-Stecker | |
| R&S HZC51-Stromzange | 1000 A, 4-mm-Stecker |
Zubehör
Der R&S NPA501 wird standardmäßig mit folgendem Zubehör geliefert:
- Netzkabel
Vor-und Nachteile
- Protokollierung mit Zeitstempel in CSV
- Erweiterte Messfunktionen
- Entspricht nicht den Normen IEC 62301, EN 50564 und EN 61000-3-2; siehe NPA701
Downloads
| R&S NPA series datasheet |  (2.42 MB) | Download |
| R&S NPA series user manual | (6.7 MB) | Download |
