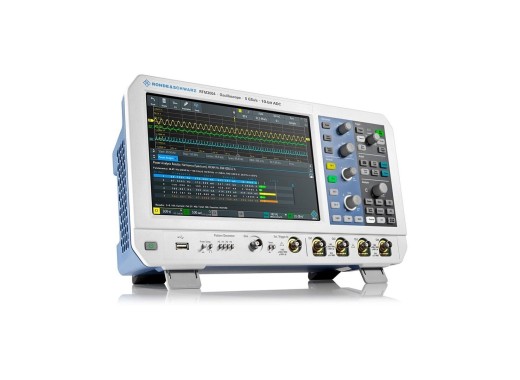

Das RTM3004 von Rohde & Schwarz ist die 4-Kanal-Version der Oszilloskope der RTM-Serie. Darüber hinaus bietet diese Serie eine Bandbreite von 100 MHz, eine Speichertiefe von 40 Mpts und eine Abtastrate von 2,5 GS/s, wodurch Aufzeichnungen über lange Zeiträume möglich sind. Zudem zeichnet sich diese Oszilloskop-Serie durch eine hohe vertikale Empfindlichkeit aus und verfügt über verschiedene Funktionen wie Logikanalysator, Protokollanalysator, Signalform- und Mustergenerator sowie Digitalvoltmeter. Die Kombination aus hoher Speichertiefe und Abtastrate ermöglicht es diesem Oszilloskop, über längere Zeiträume mehr Daten zu erfassen als andere Oszilloskope. Das RTM3004 verfügt über ein kapazitives 10,1-Zoll-Full-HD-Touchscreen-Display mit einer intuitiven Benutzeroberfläche, die ein Funktionssuchmenü sowie den Fernzugriff über LAN umfasst. Dieses Oszilloskop ist auch als Paket erhältlich, das dem Gerät noch mehr Funktionen hinzufügt; das Paket finden Sie auf dieser Seite.
| Modell | RTM3002 | RTM3004 |
|---|---|---|
| Kanäle | 2 | 4 |
| Preis |
| Bandbreite | 100 MHz |
| Speichertiefe | 40 Mpts (pro Kanal) |
| Abtastrate | 2,5 GS/s (pro Kanal) 5 GS/s (interleaved) |
| Wellenformerfassungsrate | 64.000 wfm/s |
| Vertikale Auflösung | 10 Bit |
| Vertikale Skalierung | 0,5 mV/Div – 1 V/Div |
| Horizontale Skalierung | 0,5 ns/Div – 500 s/Div |
| Schnittstellen | USB-Host, USB-Gerät, LAN |
| Display | 10,1-Zoll-TFT-LCD (1280 × 800, Touchscreen) |
| Abmessungen | 390 × 152 × 220 mm |
| Gewicht | 3,3 kg |
| Mixed-Signal-Upgrade (Hardware) | RTM-B1 | |
| Upgrade auf 200 MHz Bandbreite (nur RTM3002) (Software) | RTM-B222 | |
| Erweiterung der Bandbreite auf 350 MHz (nur RTM3002) (Software) | RTM-B223 | |
| Erweiterung der Bandbreite auf 500 MHz (nur RTM3002) (Software) | RTM-B224 | |
| Erweiterung auf 1 GHz Bandbreite (nur RTM3002) (Software) | RTM-B2210 | |
| Erweiterung der Bandbreite auf 200 MHz (nur RTM3004) (Software) | RTM-B242 | |
| Erweiterung der Bandbreite auf 350 MHz (nur RTM3004) (Software) | RTM-B243 | |
| Erweiterung der Bandbreite auf 500 MHz (nur RTM3004) (Software) | RTM-B245 | |
| Erweiterung auf 1 GHz Bandbreite (nur RTM3004) (Software) | RTM-B2410 | |
| Funktions- und 4-Bit-Mustergenerator (Software) | RTM-B6 | |
| Serielle I2C/SPI-Triggerung und -Decodierung (Software) | RTM-K1 | |
| Serielle Triggerung und Dekodierung über UART/RS-232/RS-422/RS-485 (Software) | RTM-K2 | |
| Serielle Triggerung und Dekodierung über CAN/LIN (Software) | RTM-K3 | |
| Audio-Triggerung und -Decodierung (I2S, LJ, RJ, TDM) (Software) | RTM-K5 | |
| Serielles Triggering und Dekodierung nach MIL-STD-1553 (Software) | RTM-K6 | |
| Serielles Triggering und Dekodierung nach ARINC 429 (Software) | RTM-K7 | |
| Verlauf und segmentierter Speicher (Software) | RTM-K15 | |
| Leistungsanalyse (Software) | RTM-K31 | |
| Bode-Diagramm-Analyse (Software) | RTM-K36 | |
| Spektralanalyse und Spektrogramm (Software) | RTM-K37 | |
| Anwendungspaket (K1, K2, K3, K5, K6, K7, K15, K31, K36, K37 und B6) (Software) | RTM-PK1 |
Das RTM3004 wird standardmäßig mit folgendem Zubehör geliefert:
