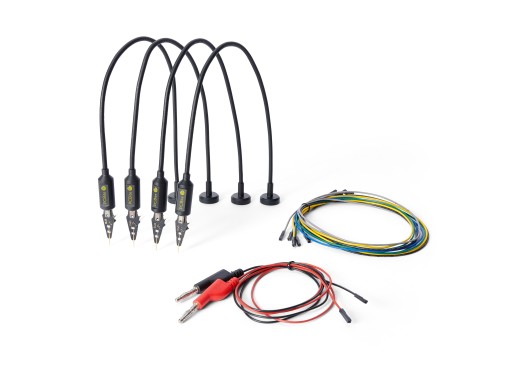

Sensepeek 4005 4x SP10-Tastköpfe und Prüfkabel
Details
Dieses Sensepeek-Produkt (4005) wird mit 4 Sensepeek SP10 (10-MHz-Tastköpfen), 4 zusätzlichen Prüfnadeln, 5 Dupont-zu-Dupont-Prüfkabeln und 2 Banane-zu-Dupont-Prüfkabeln geliefert.
Diese Sensepeek-Tastköpfe sind die ersten ihrer Art. Mit ihrem minimalistischen Design und der federbelasteten Prüfnadel ermöglichen diese freihändig zu bedienenden Sonden dem Benutzer, sofortige Messungen durchzuführen und längere Auslösesitzungen vorzunehmen. Die Sonde ist sehr flexibel und robust, was bei der Vorbereitung der richtigen Einstellung Zeit spart und Frustrationen vermeidet. Wie alle anderen Sensepeek-Sonden und -Halterungen ist auch die SP10 mit einem starken Magneten im Sockel ausgestattet, mit dem sich die Sonde leicht auf der Metallgrundplatte platzieren und neu positionieren lässt. Leider haben die SP10-Tastköpfe nur ein Dämpfungsverhältnis von 1:1.
Wenn Sie noch keine Metallgrundplatte besitzen, können wir Ihnen <=> die Sensepeek 4007 empfehlen. Für ein komplettes SP10 Sonden-Kit empfehlen wir die Sensepeek 4003. Für Sonden mit einer anderen Bandbreite und einem anderen Dämpfungsverhältnis empfehlen wir die SP100 (100-MHz-Sonde) oder die SP200 (200-MHz-Sonde).
Technische Daten
Die technischen Daten für die SP10-Tastköpfe finden Sie in der nachstehenden Tabelle.
| Bandbreite | 10 MHz |
| Anstiegszeit | 34 ns |
| Dämpfung | 1:1 |
| Nadelwiderstand | 0,02 Ω |
| Max. Eingangsspannung | ±60 V(DC) / 30 V(AC RMS) |
| Kabellänge | 80 cm |
| Durchmesser Tastkopfspitze | 0,5 mm |
Zubehör
Der Sensepeek 4005 wird geliefert mit:
- 4 x Sensepeek SP10-Tastköpfe
- 4 x zusätzliche Prüfnadeln
- 5 x Dupont-zu-Dupont-Prüfkabel
- 2 x Bananenstecker-zu-Dupont-Prüfkabel
Vor-und Nachteile
- Flexibel mit Magnetbasis
- Abnehmbare Tastkopfspitzen
Downloads
| Sensepeek SP10 manual |  (709.34 KB) | Download |
