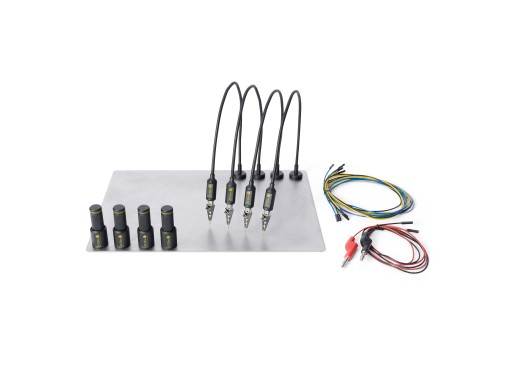

Sensepeek 7028 PCBite Kit mit 4x SP10 Tastköpfen und Prüfdrähten

Hinweis: Das Produkt wird mit der Isolationsabdeckung vormontiert, anders als auf den Bildern gezeigt.

Der Sensepeek 7028 ist ein komplettes PCBite-Kit, ideal für Verbraucher, die mit Leiterplatten und anderen kleinen elektronischen Schaltungen arbeiten. Das Kit enthält vier passive und freihändige 10MHz SP10 Tastköpfe mit Prüfdrähten zum Anschluss an verschiedene Werkzeuge sowie eine große magnetische Grundplatte, mit der die Tastköpfe leicht abgenommen und auf der Grundplatte positioniert werden können. Die Tastköpfe eignen sich für Signalmessungen und für Logikanalysatoren, die mit seriellen Hochgeschwindigkeits-Kommunikationsschnittstellen wie SPI, CAN, USB, JTAG, I2C und UART arbeiten. Sie können auch für herkömmliche Widerstands- und Spannungsmessungen verwendet werden. Darüber hinaus verfügen die SP10-Tastköpfe über eine sehr feine Tastkopfspitze, die eine präzise Messung von kleinen Bauteilen ermöglicht. Beachten Sie, dass diese Tastköpfe nur ein Abschwächungsverhältnis von 1:1 haben.

Zum Lieferumfang gehören auch vier PCBite-Halterungen, die sicherstellen, dass die Schaltkreise unbeweglich bleiben, während der Tastkopf das gewünschte Signal misst. All dies kann freihändig durchgeführt werden.

Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.

Technische Daten

Die technischen Daten der SP10 Tastköpfe sind in der folgenden Tabelle aufgeführt.

Zubehör

Dieses Sensepeek-Kit wird geliefert mit:

• 4 x PCBit-Halter
• 1 x Große isolierte Grundplatte (A4)
• 4 x SP10 Tastköpfe
• 4 x Zusätzliche Prüfnadeln
• 1 x Satz gelber Isolierunterlegscheiben
• 5 x Dupont auf Dupont Prüfdrähte
• 2 x Bananen-auf-Dupont-Testdrähte
• 1 x Mikrofasertuch

Downloads

Sensepeek PCBite manual	(489.54 KB)	Download
Sensepeek SP10 manual	(709.34 KB)	Download
