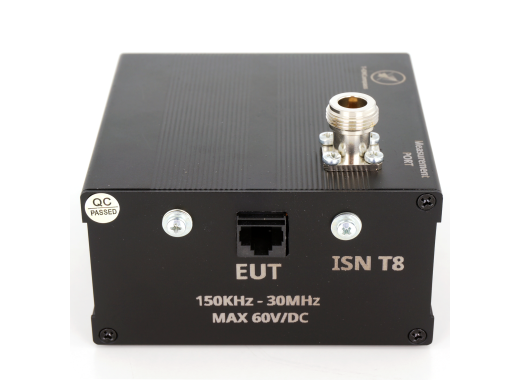

T-EMCompass AAN/ISN T8
Details
Der T-EMCompass AAN/ISN T8 ist ein in Belgien hergestellter ISN mit zwei RJ45-Steckern, von denen einer an das zu prüfende Gerät (EUT) und der andere an das zugehörige Gerät (AE) angeschlossen werden kann. Durch die Art des Anschlusses wird der ISN in das Ethernet-Kabel zwischen den beiden Geräten eingefügt. Er kann mit 1-4 unsymmetrischen, ungeschirmten Paaren verwendet werden und ist für 10/100Mb und 1Gb Ethernet-Anwendungen geeignet. Es schafft eine kontrollierte Impedanzumgebung und extrahiert das vom Prüfling erzeugte Gleichtaktrauschen, so dass es von einem EMI-Empfänger oder Spektrumanalysator gemessen werden kann. Das Gerät kann leitungsgebundene Emissionsmessungen von 150 kHz bis 30 MHz durchführen, so dass es für PoE-Anwendungen (Power over Ethernet) und Pre-Compliance-Messungen verwendet werden kann. Das Gerät ist nur für ungeschirmte Twisted-Pair-Kabel (UTP) geeignet. Dieses Gerät ist eine preisgünstige Alternative zur Tekbox TBISN-T4. Kalibrierwerte sind im Lieferumfang des AAN/ISN T8 enthalten.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
| Frequenzbereich | 150 kHz - 30 MHz |
| Impedanz | 150 Ω ± 20 Ω |
| Spannungsteilungsverhältnis | 9,5 dB ± 1 dB |
| Max. Spannung | 60 V GLEICHSTROM |
| Max. Strom | 0,6 A pro Paar |
| Anwendungen | 10/100 Mb und 1 Gb Ethernet |
| Messanschluss | 50 Ω N-Typ |
| EUT/AE Steckverbinder | RJ45-Klemmen |
| Betriebstemperatur | 10 °C - 35 °C |
| Abmessungen | 106 x 73,7 x 100 mm |
| Gewicht | 2,01 kg |
Zubehör
Der AAN/ISNT8 wird geliefert mit:
- Meter langes UTP-Kabel
- Anschlusskabel mit Bananenstecker
- Schutzhülle
Vor-und Nachteile
- preisgünstig
Downloads
| T-EMC-ISNT8 user manual EN |  (575.42 KB) | Download |
