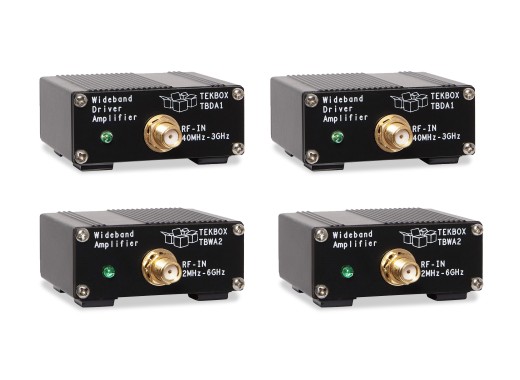

Das TBWADA-Bundle von Tekbox besteht aus 4 EMV-konformitätsfähigen Verstärkern. Die TBWA2 mit 20 dB und 40 dB Verstärkung eignen sich aufgrund ihres hohen Frequenzbereichs zur Verstärkung von Signalen, die von EMV-Nahfeldsonden erfasst werden. Die TBDA1 mit 14 dB und 28 dB Verstärkung eignen sich aufgrund der höheren Ausgangsleistung für die Verstärkung von HF-Signalen geringer Leistung.
Die Kosten für dieses Paket sind erheblich günstiger als der Einzelkauf aller Verstärker.
Der TBWA2 hat einen höheren Frequenzbereich von 1 MHz - 6 GHz, hat aber eine geringere Ausgangsleistung, so dass er für die Verstärkung von HF-Signalen mit geringer Leistung geeignet ist.
Der TBDA1 hat einen niedrigeren Frequenzbereich von 40 MHz - 3 GHz, verfügt aber über eine höhere Ausgangsleistung und eignet sich daher für die Verstärkung von Signalen, die von EMV-Nahfeldsonden aufgenommen werden. -->
Modell | TBWA2/20dB | TBWA2/40dB | TBDA1/14dB | TBDA1/28dB |
---|---|---|---|---|
Frequenzbereich | 1 MHz bis 6 GHz | 1 MHz bis 6 GHz | 40 MHz bis 3 GHz | 40 MHz bis 3 GHz |
Maximale Eingangsleistung | +10 dBm | -10 dBm | +20 dBm | +6 dBm |
Verstärkung | 14,8 dB bei 1 MHZ 20,2 dB bei 10 MHZ 20,2 dB bei 100 MHZ 20 dB bei 500 MHZ 19,8 dB @ 1 GHZ 19 dB @ 2 GHZ 17,6 dB @ 3 GHZ 17,4 dB bei 4,5 GHZ 15,4 dB bei 6 GHZ |
30 dB @ 1 MHz 40,2 dB bei 10 MHZ 40,2 dB @ 100 MHZ 40 dB @ 500 MHZ 39,5 dB bei 1 GHZ 37,6 dB bei 2 GHZ 36,4 dB bei 3 GHZ 34,6 dB bei 4,5 GHZ 34,7 dB bei 6 GHZ |
12 dB @ 25 MHZ 13,8 dB @ 50 MHZ 14,2 dB @ 100 MHZ 14,2 dB @ 500 MHZ 14,3 dB @ 1 GHZ 14,3 dB @ 1,5 GHZ 13,7 dB @ 2 GHZ 14.8 dB @ 2.5 GHZ 14,6 dB @ 3 GHZ |
26 dB @ 25 MHz 28,4 dB @ 50 MHZ 28,6 dB @ 100 MHZ 28,6 dB @ 500 MHZ 28,8 dB @ 1 GHZ 28,3 dB @ 1,5 GHZ 27,2 dB @ 2 GHZ 28.5 dB @ 2.5 GHZ 28,9 dB @ 3 GHZ |
1 dB Ausgangskompressionspunkt | +20 dBm bei 2 GHz | +20 dBm bei 2 GHz | +21,5 dBm bei 40 MHz +22,5 dBm bei 2 GHz |
+21,5 dBm bei 40 MHz +22,5 dBm @ 2 GHz |
Rückwärts-Isolation | 23 dB | 40 dB | -20 dB | -40 dB |
Rauschzahl | 4,5 ... 5 dB @ 2 GHz | 5 dB bei 2 GHz | 3 ... 4 dB | 3,1 ... 4,1 dB |
Nominale Versorgungsspannung | 4,5 - 5V, typ. 110mA, Mini-USB-B Anschluss | 4,5 - 5V, typ. 210mA, Mini-USB-B-Anschluss | 4,5 - 5V, typ. 110mA, Mini-USB-B-Anschluss | 4,5 - 5V, typ. 210mA, Mini-USB-B-Anschluss |
Maximale Versorgungsspannung | 5.5 V | 5.5 V | 5.5 V | 5.5 V |
Anschlussmöglichkeiten | SMA-Buchse | SMA-Buchse | SMA-Buchse | SMA-Buchse |
Impedanz | 50 Ω Eingang, 50 Ω Ausgang | 50 Ω Eingang, 50 Ω Ausgang | 50 Ω Eingang, 50 Ω Ausgang | 50 Ω Eingang, 50 Ω Ausgang |
Preis |
Das Tekbox TBWADA-Bundle wird geliefert mit:
Tekbox TBWA2 wideband RF amplifier manual |
(364.68 KB) | Download |
Tekbox TBDA1 manual |
(373.26 KB) | Download |
