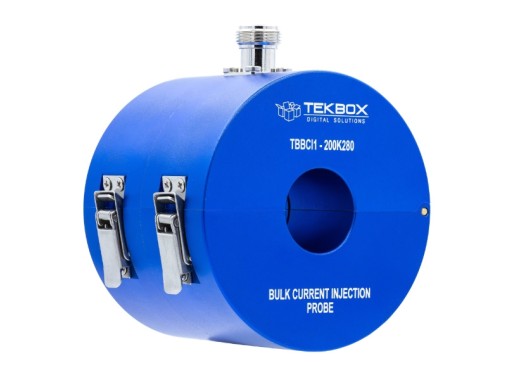

Tekbox TBBCI1-200K280 Strominjektionssonde für Volumenstrom
Details
Die Tekbox TBBCI1-200K280 ist eine Strominjektionssonde für Volumenstrom, die im Frequenzbereich von 10 kHz bis 300 MHz misst. Die CBI-Sonde ist für Störfestigkeitsprüfungen nach IEC/ EN 61000-4-6 ausgelegt und erfüllt im Frequenzbereich 250 kHz - 230 MHz die entsprechenden Spezifikationen für die Einfügungsdämpfung. Die Einfügungsdämpfung der Sonde beträgt 8 dB für den größten Teil ihrer Bandbreite. Zudem ist es möglich, die Schweregrade 1, 2, 3 und den kundenspezifischen Schweregrad bis zu 30 V einzuspeisen. Die TBBCI1-200K280 eignet sich auch zu Überwachungszwecken.
Bei uns erhalten Sie auch die Kalibriervorrichtung für die TBBCI1-200K280 Sonde, die TBBCI1-CAL.
Übersicht der Modelle
Derzeit führen wir drei Tekbox-Modelle in unserem Katalog, die sich hinsichtlich ihres Frequenzbereichs, der unterstützten Normen und des Steckertypes unterscheiden.
| Modell | TBBCI1-200K280 | TBBCI1-800K420 | TBBCI1-300K420HV |
|---|---|---|---|
| Bandbreite | 10 kHz – 300 MHz | 10 kHz – 500 MHz | 10 kHz – 500 MHz |
| Normgerecht nach | IEC/EN 61000-4-6 | ISO 11452-4 und IEC/EN 61000-4-6 | ISO 11452-4, MIL-STD-461G CS114, GJB 151B-2013, DO-160 Abs. 20 & 22 |
| Einlassdämpfung (typ.) | 8 dB | 5 dB | 5 dB |
| Stecker | N-Buchse | N-Buchse | BNC-SHV-Stecker |
| Preis |
Spezifikationen
| Übertragungsimpedanz | 26 dBΩ typ. |
| Nennleistung | Schweregrade 1, 2, 3 und ein beliebiger Stressbelastung bis zu 30 V |
| Blendendurchmesser | 27 mm |
| Stecker | N-Buchse |
| Außenabmessungen | Durchmesser: 92 mm Höhe: 76 mm |
| Gewicht | 1,2 kg |
Downloads
| Tekbox TBBCI1-200K280 user manual |  (382.58 KB) | Download |
