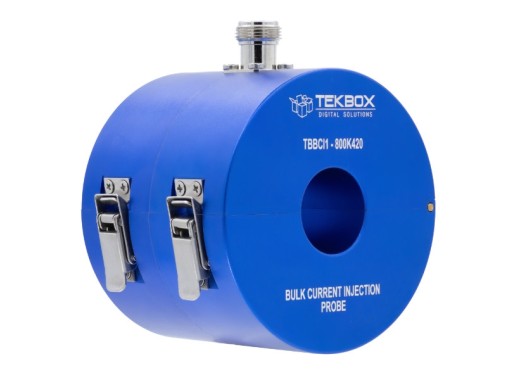

Tekbox TBBCI1-800K420 Strominjektionssonde für Volumenstrom
Details
Die Tekbox TBBCI1-800K420 ist eine Strominjektionssonde für Volumenstrom, die im Frequenzbereich von 10 kHz bis 500 MHz misst. Die CBI-Sonde ist für Störfestigkeitsprüfungen von Automobilprodukten nach den Normen ISO 11452-4 und IEC/ EN 61000-4-6 (1 MHz - 400 MHz) ausgelegt und erfüllt im Frequenzbereich 250 kHz - 230 MHz die entsprechenden Spezifikationen für die Einfügungsdämpfung. Die Einfügungsdämpfung der Sonde beträgt 5 dB für den größten Teil ihrer Bandbreite. Zudem ist es möglich, die Schweregrade I (60 mA), II (100 mA), III (150 mA), IV (200 mA) und den kundenspezifischen Schweregrad V bis zu 350 mA einzuspeisen. Die TBBCI1-800K420 eignet sich auch zu Überwachungszwecken.
Bei uns erhalten Sie auch die Kalibriervorrichtung für die TBBCI1-800K420 Sonde, die TBBCI1-CAL.
Übersicht der Modelle
Derzeit führen wir drei Tekbox-Modelle in unserem Katalog, die sich hinsichtlich ihres Frequenzbereichs, der unterstützten Normen und des Steckertypes unterscheiden.
| Modell | TBBCI1-200K280 | TBBCI1-800K420 | TBBCI1-300K420HV |
|---|---|---|---|
| Bandbreite | 10 kHz – 300 MHz | 10 kHz – 500 MHz | 10 kHz – 500 MHz |
| Normgerecht nach | IEC/EN 61000-4-6 | ISO 11452-4 und IEC/EN 61000-4-6 | ISO 11452-4, MIL-STD-461G CS114, GJB 151B-2013, DO-160 Abs. 20 & 22 |
| Einlassdämpfung (typ.) | 8 dB | 5 dB | 5 dB |
| Stecker | N-Buchse | N-Buchse | BNC-SHV-Stecker |
| Preis |
Spezifikationen
| Übertragungsimpedanz | 29 dBΩ typ. |
| Nennleistung | Schweregrade I, II, III, IV (nach ISO 11452) Kundenspezifischer Grad V bis zu 350 mA |
| Blendendurchmesser | 27 mm |
| Stecker | N-Buchse |
| Außenabmessungen | Durchmesser: 92 mm Höhe: 76 mm |
| Gewicht | 1,2 kg |
Downloads
| Tekbox TBBCI1-800K420 manual |  (339.51 KB) | Download |
