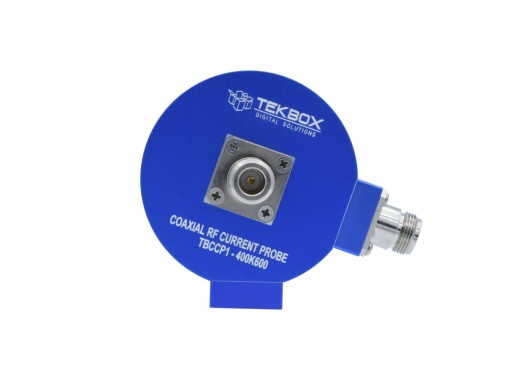

Tekbox TBCCP1-400K600 HF-Stromsonde
Details
Die TBCCP1-400K600 aus der TBCCP1-Serie von Tekbox ist eine aufsteckbare HF-Stromsonde, die für vorbereitende EMV-Konformitätsprüfungen entwickelt wurde. Die Sonde hat eine 3-dB-Bandbreite von 400 kHz bis 600 MHz und einen sehr flachen Frequenzgang. Die Sonde TBCCP1-400K600 kann für die Messung von HF-Strömen in Koaxialkabeln oder als Umformer für passive Schleifenantennen verwendet werden.
Übersicht der Modelle
| Modell | TBCCP1-2K70 | TBCCP1-3K100 | TBCCP1-400K600 |
|---|---|---|---|
| Typischer Frequenzbereich | 10 Hz - 100 MHz | 10 Hz - 100 MHz | 10 Hz - 600 MHz |
| Übertragungsimpedanz | 0 dBΩ | 5 dBΩ | 22 dBΩ |
| Preis |
Spezifikationen
| 3 dB Bandbreite | 400 kHz bis 600 MHz |
| Steckerart | N Buchse |
| Maximaler Primärstrom (HF) | 12 A |
| Maximale Kerntemperatur | 125 ℃ |
| Gewicht | 400 g | Abmessungen | 76 mm x 102 mm x 69 mm |
Vor-und Nachteile
- Erschwingliches EMV-Vorprüfgerät
- Als Messumformer für passive Schleifenantennen verwendbar
Downloads
| TBCCP1-400K600 user manual |  (715.23 KB) | Download |
