Tekbox TBCP2-750 RF-Stromsonde
Details

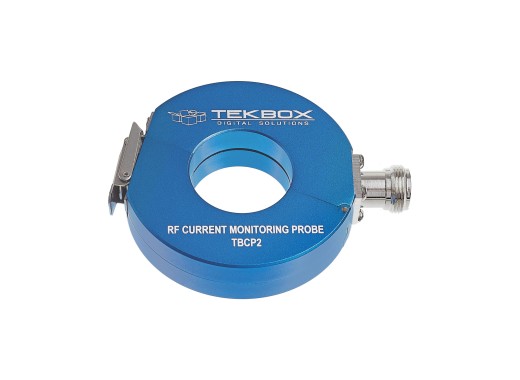

Die Tekbox TBCP2-750 ist eine aufklappbare (Snap-on) HF-Stromüberwachungssonde für EMV-Vorprüfungen (Pre-Compliance-Tests). Die Sonde ist über den Frequenzbereich von 30kHz bis 750MHz charakterisiert, mit einem standardmäßig flachen Frequenzgang über diesen Bereich. Sie besitzt eine typische Transferimpedanz von 0dBΩ. Die TBCP2-750 kann Ströme bis zu 400A von DC bis 400Hz verarbeiten, ohne dass sich dies auf die Transferimpedanz auswirkt. Da die TBCP2 eine Snap-on-Sonde ist, lässt sie sich einfach an Kabeln mit großen Steckern an den Enden anbringen.
Wir verkaufen auch den Kalibrator für die TBCP2, siehe diese Seite.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
TBCP2-Modellübersicht
Die TBCP2-Serie umfasst spezialisierte Modelle für niedrigere Frequenzen und hohe Strompulse:
| Modell | Charakterisierter Frequenzbereich | Merkmale / Bandbreite | Preis |
|---|---|---|---|
| TBCP2-30K400 | 10 Hz - 500 MHz | 3dB-Bandbreite: 30 kHz - 400 MHz. | |
| TBCP2-1M100 | 10 kHz - 200 MHz | 3dB-Bandbreite: 1 MHz - 100 MHz. Erfasst Strompulse bis zu 400A. | |
| TBCP2-1M800 | 10 kHz - 1 GHz | 3dB-Bandbreite: 1 MHz - 800 MHz. Erfasst Strompulse bis zu 400A. | |
| TBCP2-3M900 | 10 kHz - 1 GHz | 3dB-Bandbreite: 3 MHz - 900 MHz. Erfasst Strompulse bis zu 40A. | |
| TBCP2-6M300 | 10 kHz - 500 MHz | 3dB-Bandbreite: 6 MHz - 300 MHz. Erfasst Strompulse bis zu 500A. | |
| TBCP2-20M700 | 10 kHz - 800 MHz | Erfasst kurze Strompulse bis zu 300A. | |
| TBCP2-30M1000 | 10 kHz - 1 GHz | Erfasst kurze Strompulse bis zu 50A. | |
| TBCP2-250 | 30 kHz - 250 MHz | Standardmäßig flacher Frequenzgang. | |
| TBCP2-500 | 30 kHz - 500 MHz | Standardmäßig flacher Frequenzgang. | |
| TBCP2-750 | 30 kHz - 750 MHz | Standardmäßig flacher Frequenzgang. |
Serienvergleich
Die Modelle der TBCP-Serie unterscheiden sich im charakterisierten Frequenzbereich und in der Öffnung.
| Modell | TBCP1 | TBCP2 | TBCP3 | TBCP4 |
|---|---|---|---|---|
| Charakterisierter Frequenzbereich | 10 kHz - 200/250/500 MHz | 10 Hz - 1 GHz | 30 kHz - 1 GHz | 10 kHz - 250/500/750 MHz |
| Öffnung | 25 mm | 32 mm | 17 mm | 32 mm |
Technische Daten
| Charakterisierter Frequenzbereich | 30 kHz - 750 MHz |
| Frequenzgang | Standardmäßig flacher Frequenzgang |
| Transferimpedanz | 0 dBΩ (1 V/A), typ. |
| Max. Primärstrom (DC - 400 Hz) | 400 A |
| Max. Primärstrom (HF) | 10 A |
| Max. Impulsstrom | 400 A |
| Strom-Zeit-Produkt | 0,001 As |
| Max. Kerntemperatur | 125 °C |
| Steckertyp | N-Buchse |
| Öffnungsdurchmesser | 32 mm |
| Außendurchmesser | 73 mm |
| Höhe | 20 mm |
| Gewicht | 320 g |
Vor-und Nachteile
- Geeignet für vorbereitende EMV-Konformitätsprüfungen
- Aufsteck-Tastkopf
