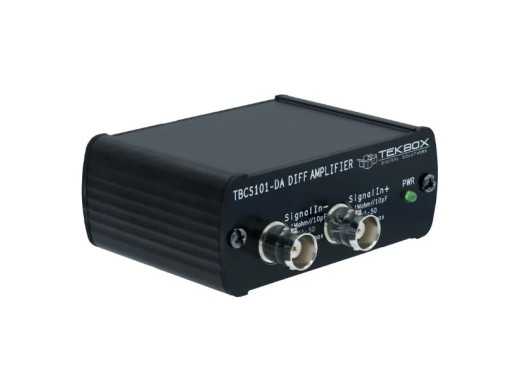

Tekbox TBCS101-DA Differenzverstärker
Details
Der Tekbox TBCS101-DA ist ein Differenzverstärker mit einer Verstärkung von 1:50 und einer Ausgangsimpedanz von 50 Ω, wodurch er sich ideal für EMV-Tests und allgemeine Differenzsignalmessungen eignet. Der Verstärker hat einen Frequenzbereich von 3 dB, 0-310 MHz. Dieses USB-C-betriebene Gerät ist ideal für CS101-Prüfungen und eine Vielzahl von Differenzverstärkungsanwendungen.
Technische Daten
| Frequenzbereich | 0 - 310 MHz |
| Verstärkung | 1:50 |
| Anstiegszeit | ≤ 2,3, ns |
| Eingangsimpedanz | 1 MΩ // 10pF |
| Max. zulässige Spannung | ± 100 V Gleichtaktspannung 200 V Differenzspannung |
| Ausgangsimpedanz | 50 Ω |
| Ausgangsrückflussdämpfung | > 20 dB typ. |
| Gleichtaktunterdrückung |
0 - 1 MHz (> 70 dB) 1 MHz - 100 MHz (≥ 80 dB) 100 MHz - 310 MHz (≥ 50 dB) |
| Max. Ausgangsspannung | 2 Vpp |
| DC-Offset | < 10 mV (Ausgang) |
| Rauschen | < 1,4 mVrms |
| Anschlussmöglichkeiten | BNC-Buchse |
| Stromversorgung | 5 V USB-C |
| Abmessungen | 82 x 33 x 80 mm |
| Gewicht | 100 g |
Zubehör
Das TBCS101-DA wird standardmäßig geliefert mit:
- USB-C-Kabel
Downloads
| Tekbox TBCS101-DA manual |  (660.77 KB) | Download |
