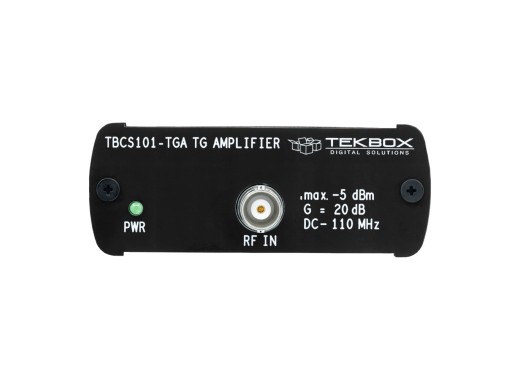

Tekbox TBCS101-TGA DC-gekoppelter Treiberverstärker
Details
Der Tekbox TBCS101-TGA ist ein DC-gekoppelter Verstärker, der für CS101 Prüfaufbauten entwickelt wurde. Der TBCS101-TGA kann auch als Allzweck-Differenzverstärker eingesetzt werden, und zwar auch in Kombination mit dem Tekbox TBMR-110M-Messempfänger. Der Verstärker weist eine Verstärkung von 20 dB auf. Außerdem hat er eine flache Verstärkung von 0-20 MHz und eine 3-dB-Bandbreite von 40 MHz und eine Ausgangsleistung von +15 dBm.
Technische Daten
| Frequenzbereich | 0 - 40 MHz |
| Verstärkung | 20 dB |
| Eingangsimpedanz | 50 Ω |
| Max. Belastbarkeit | +20 dBm (50 Ω) ± 1,5V DC (max. Eingangsbelastbarkeit) |
| Ausgangsimpedanz | 50 Ω |
| Ausgangsrückflussdämpfung | > 20 dB typ. |
| Anschlussmöglichkeiten | BNC-Buchse |
| Stromversorgung | 5 V USB-C |
| Abmessungen | 82 x 33 x 80 mm |
| Gewicht | 100 g |
Zubehör
Das TBCS101-TGA wird standardmäßig geliefert mit:
- USB-C-Kabel
Downloads
| Tekbox TBCS101-TGA - User manual |  (856.11 KB) | Download |
