Tekbox TBHDR1 RF-Vorverstärker
Details

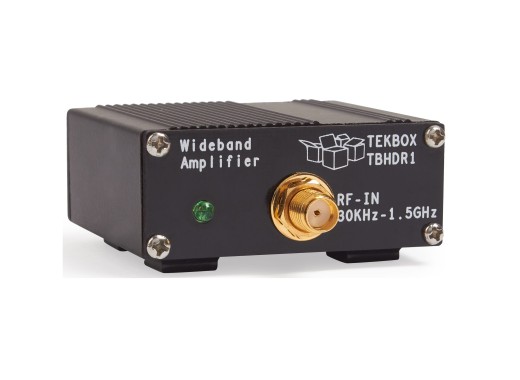

Der Tekbox TBHDR1 ist ein 24 dB HF-Verstärker mit einem hohen Dynamikbereich von 30 kHz bis 1,5 GHz. Die Verstärkung des Verstärkers ist bis zu 6 GHz charakterisiert. Der TBHDR1 kann als Vorverstärker in Spektrumanalysatoren oder EMV-Messungen eingesetzt werden und ist bekannt für seine hohe IP3 und niedrige Rauschzahl.
Dank seiner hervorragenden Spezifikationen kann der Verstärker auch für aktive Schleifenantennen verwendet werden. Wie Sie es von Tekbox gewohnt sind, ist auch der TBHDR1 von hoher Qualität und daher in EMC-Anwendungen nicht fehl am Platz.
Spezifikationen
| Frequenzbereich | 30 kHz - 1,5 GHz |
| Verstärkung | Typ. 24 dB (5,3 - 24 dB) |
| Max. Eingangsleistung | +10 dBm |
| 1 dB Ausgangskompressionspunkt | 100 MHz: +19,2 dBm typisch 500 MHz: +19 dBm typisch 1000 MHz: +18,3 dBm typisch |
| Abfangpunkt 3. Ordnung am Ausgang | 100 MHz: +38 dBm 500 MHz: +37 dBm 1000 MHz: +33 dBm |
| Rückwärtige Isolierung S12 | -28 dB |
| Eingangsanpassung | < -16 dB |
| Ausgangsanpassung | < -10 dB |
| Rauschzahl | 2,7 dB |
| Anschlussmöglichkeiten | SMA-Buchse |
| Impedanz | 50 Ω |
Zubehör
Die Tekbox TBL0550-1 wird mit folgendem Zubehör geliefert
- SMA-Stecker auf SMA-Stecker Kabel 25cm
- SMA-Stecker auf N-Stecker Kabel 75cm
- SMA-Buchse auf N-Stecker Koax-Adapter
- USB-Kabel
- Messdiagramme
Vor-und Nachteile
- Niedrige Rauschzahl
- Hohe IP3
Downloads
| Tekbox TBHDR1 manual |  (2.02 MB) | Download |
Ähnliche Produkte
Neueste Kundenbewertungen
Alle Bewertungen (1)
Bewertung von Joerg Niggemeyer
Geschrieben am 06.03.2026
Dieser Verstärker hält das, was das Datenblatt verspricht ein ! Insbesondere bei niedrigen Frequenzen kann ich mit einem SIGLENT Speki nicht so viel messen, wie ein echter EMV Messempfänger. Abhilfe schafft dieser Vorverstärker. Er wird zwar in der Kombi mit Nahfeldsonden beworben, man kann ihn aber auch mit einer LISN kombinieren ;-)
