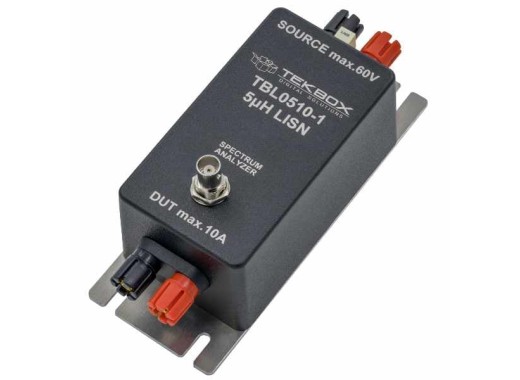

Tekbox TBL0510-1 LISN

Jedes elektronische Gerät, das auf den Markt kommt, muss bestimmte "EMV-Richtlinien" einhalten. Diese Richtlinien beziehen sich auf das Ausmaß, in dem das zu prüfende Gerät andere Geräte elektromagnetisch stört. Ein Netznachbildungsnetz (LISN) ist ein Gerät, das in Verbindung mit einem Messempfänger oder Spektrumanalysator zur Messung der Störungen auf einer Stromleitung verwendet wird. Wie der Name schon sagt, sorgt ein LISN für eine stabilisierte feste Netznachbildung unabhängig von der Impedanz der Stromquelle.

Der TBL0510-1 ist ein 5µH-LISN, der zur Messung des leitungsgebundenen Rauschens auf der Zuleitung von DC-betriebenen Geräten verwendet werden kann. Diese Netznachbildung ist für die Durchführung von vorbereitenden EMV-Konformitätsprüfungen im Frequenzbereich von 10kHz bis 400MHz ausgelegt. Außerdem wird diese Netznachbildung mit einer Erdungsplatte geliefert. Das TBL0510-1 ist mit zwei Gleichstromanschlüssen zwischen der Stromquelle und dem zu prüfenden Gerät verbunden. Das leitungsgebundene Rauschen wird mit minimalen Verlusten von der Stromleitung zum 50-Ω-BNC-Anschluss gekoppelt, wo die Störungen analysiert werden können. Zum Beispiel mit einem Spektrumanalysator. Außerdem isoliert die Netznachbildung das zu prüfende Gerät und den BNC-Anschluss vom Rauschen, das durch die Stromquelle verursacht wird. Der Quellenanschluss und der Geräteanschluss sind durch eine Induktivität von 5μH getrennt.

Weitere Informationen zur Messung mit der TBL0510-1 und den EMV-Richtlinien finden Sie in den PDFs am Ende dieser Seite. Außerdem gibt es eine PC-Software zur weiteren Analyse der EMV-Messungen. Diese Software, EMCview, finden Sie hier.

Achtung! Diese Netznachbildung ist für EMV-Prüfungen an gleichstromgespeisten Geräten geeignet. Für die Prüfung von einphasigen, wechselstrombetriebenen Geräten können Sie dasTBL5008-2C verwenden.

Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
