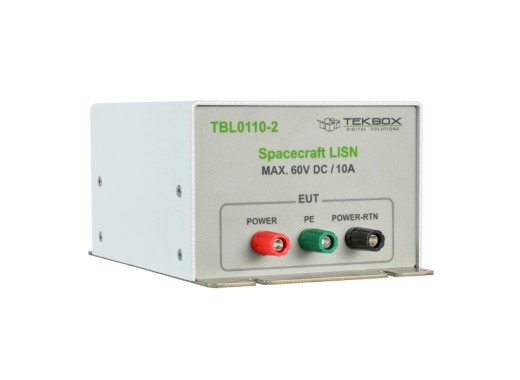

Tekbox TBL0110-2 LISN
Details
Das Tekbox TBL0110-2 ist ein 1 µH, 30 Hz - 500 MHz, 2-kanaliges LISN (Line Impedance Stabilization Network). Es wird bei EMV-Prüfungen zur Messung des leitungsgebundenen Rauschens auf der Versorgungsleitung von DC/AC-gespeisten Geräten verwendet. Darüber hinaus wird die Netznachbildung in der Stromleitung des Prüflings platziert. Sie misst unerwünschtes elektrisches Rauschen in den Versorgungsanschlüssen des Prüflings, das mit einem Spektrumanalysator oder einem Messempfänger überprüft werden kann.
Bitte beachten Sie, dass es bei der Verwendung dieser Netznachbildung ohne Transientenbegrenzer und bei der Prüfung von AC-betriebenen Produkten dringend empfohlen wird, den Eingang des angeschlossenen Analysators mit einem Hochpassfilter zu schützen, beispielsweise mit dem Tekbox TBHPF1-150kHz Hochpassfilter.
Spezifikationen
| Typ | V-AMN (1 µH / 50 Ω) |
| Frequenzbereich | 30 Hz - 500 MHz |
| Max. Spannung | 60 V |
| Max. Strom | 10 A |
| Gleichstromwiderstand | 100 MPts pro Kanal |
| Konnektivität | 4-mm-Bananenbuchse |
| Abmessungen | 120 x 175 x 85 mm |
| Gewicht | 0,9 kg |
Downloads
| Tekbox TBL0110-2 manual |  (631.69 KB) | Download |
