Tekbox TBL5008-2B LISN
Details

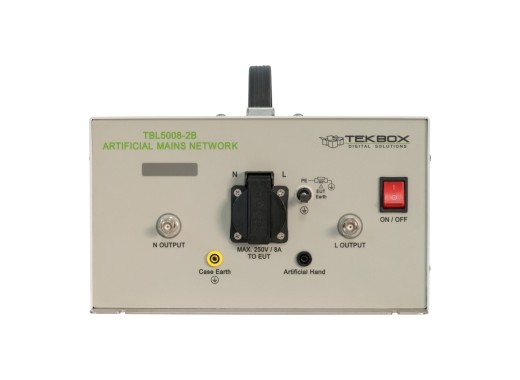

Das TBL5008-2B ist ein 50-µH-LISN, das zur Messung des leitungsgebundenen Rauschens auf der Netzleitung von Einzel- AC-betriebenen Geräten verwendet werden kann. Dieses LISN ist für die Durchführung von EMV-Vorprüfungen im Frequenzbereich von 9 kHz bis 30 MHz ausgelegt.
Das TBL5008-2B wird zwischen der Stromquelle und dem zu prüfenden Gerät angeschlossen, und das leitungsgebundene Rauschen kann in Bezug auf die Phase und den Nullleiter gemessen werden. Dieses leitungsgebundene Rauschen wird mit minimalen Verlusten an den 50-Ω-BNC-Anschluss angeschlossen, wo die Störungen analysiert werden können. Zum Beispiel mit einem Spektrumanalysator. Das TBL5008-2B ist zudem mit einem Anschluss für eine künstliche Hand ausgestattet.
Weitere Informationen über Messungen mit dem TBL5008-2B und EMV-Richtlinien finden Sie in den PDF-Dateien am Ende dieser Seite. Darüber hinaus gibt es auch eine PC-Software zur weiteren Analyse der EMV-Messungen. Diese Software, EMCview, finden Sie hier.
Vorsicht! Diese LISN ist für die EMV-Prüfung von einphasig mit Wechselstrom betriebenen Geräten geeignet. Für Tests an gleichstrombetriebenen Geräten können Sie das TBOH01 verwenden.
Technische Daten
| Frequenzbereich | 9 kHz - 30 MHz |
| Max. Spannung | 250 V / 50-60 Hz (CAT II) |
| Max. Strom | 8 A |
| Impedanz | 50 Ω ║ (50 µH + 5 Ω) |
| Künstliche Hand | 220 pF + 511 Ω |
| Netzkabel | IEC 60320 C13 |
| Abmessungen | 35 x 18 x 41 cm |
| Gewicht | 8 kg |
Vor-und Nachteile
- Kein Begrenzer
- Kein Schalter
Downloads
| TBL5008-2B user manual |  (1.61 MB) | Download |
