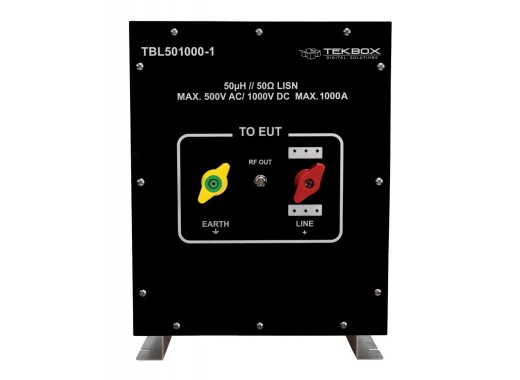

Tekbox TBL501000-1 Netznachbildung
Details
Die Tekbox TBL501000-1 ist eine hochstromfähige Netznachbildung mit 50 µH und 1000 A für leitungsgebundene Emissionsmessungen an leistungsstarken AC/DC-Elektrogeräten. Es wurde gemäß CISPR 16-1-2 entwickelt und ist so ausgelegt, dass es eine definierte Leitungsimpedanz bereitstellt, während Störgrößen an den Anschlüssen des Prüflings (EUT) vom HF-Ausgang abgegriffen und mit einem Spektrumanalysator oder einem EMI-Empfänger gemessen werden können. Die Netznachbildung verfügt über eine Bandbreite von 100 kHz bis 30 MHz und einen Spannungsbereich von bis zu 1000 V Gleichstrom oder 500 V Wechselspannung. Mit Gebläsen/Lüftern kann es zudem dauerhaft mit einer Strombelastbarkeit von bis zu 1000 A betrieben werden, wobei die Gebläse/Lüfter ein externes Netzgerät benötigen. Ohne diesen Lüfter kann die Netznachbildung weiterhin dauerhaft mit bis zu 500 A betrieben werden. Zwei dieser Netznachbildungen Netznachbildungen können gemeinsam mit dem Tekbox LISN Mate verwendet werden. Diese Konfiguration ermöglicht sowohl Gleichtakt- als auch Gegentakt-Störmessungen.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
| Bandbreite | 100 kHz – 30 MHz |
| Max. Spannung | 0 – 1000 V DC; 0 – 500 V AC (50/60 Hz) |
| Max. Strom | 1000 A Dauerstrom bei eingeschaltetem Gebläse/Lüfter 500 A Dauerstrom ohne Gebläse/Lüfter |
| Impedanz | 50 Ω // 50 µH |
| Gleichstromwiderstand | < 3 mΩ |
| Anschlussmöglichkeiten | HF-Ausgang, EUT und SOURCE – Hochstrom-Flügelklemme M16 x 1,5 |
| Erdungsanschluss | Freiliegendes Edelstahlprofil mit Befestigungsschlitzen |
| Abmessungen | 48 x 60 x 66 cm |
| Gewicht | 70 kg |
Zubehör
Im Lieferumfang des TBL501000-1 sind enthalten:
- 75 cm langes RG232-Kabel mit N-Stecker (männlich) an N-Stecker (männlich)
- Netzkabel
Vor-und Nachteile
- Hoher Strom
- Möglichkeit, zwei Netznachbildungen zu kombinieren, um den Differenzmodus zu messen
- Praktischer Anschluss an die Massefläche
Downloads
| TBL501000-1 user manual |  (995.94 KB) | Download |
