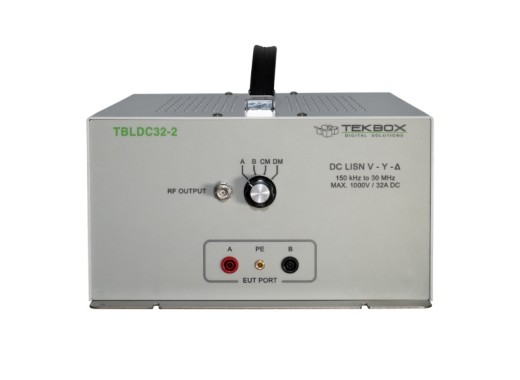

Tekbox TBLDC32-2 LISN
Details
Die Tekbox TBLDC32-2 ist eine 9kHz-30MHz, Gleichstromnetznachbildung (LISN). Die TBLDC32-2 kann zur Messung von leitungsgebundenen Emissionen auf Gleichstromleitungen gemäß den Normen CISPR 16-1-2 und CISPR 11 verwendet werden. Es kann auch zur Messung von Störungen auf der Gleichstromseite von Leistungswandlern und ähnlichen Gleichstromgeräten verwendet werden. Die TBLDC32-2 kann für Geräte mit Versorgungsspannungen von bis zu 1000 V und 32 A eingesetzt werden. Der Drehschalter an der Vorderseite des Geräts ermöglicht einen einfachen Wechsel zwischen Gleichtakt- und Differenzialemissionsmessungen. Die TBLDC32-2 ist mit Luftspulen ausgestattet.
Bitte beachten Sie, dass es bei der Verwendung dieser Netznachbildung ohne Transientenbegrenzer und bei der Prüfung von AC-betriebenen Produkten dringend empfohlen wird, den Eingang des angeschlossenen Analysators mit einem Hochpassfilter zu schützen, beispielsweise mit dem Tekbox TBHPF1-150kHz Hochpassfilte.
Technische Daten
| Frequenzbereich | 9 kHz - 30 MHz |
| Max. Spannung | 1000 V |
| Max. Strom | 32 A |
| Impedanz | 150 ± 30 Ω |
| Gleichstromwiderstand | 80 mΩ pro Pfad (typisch) |
| Konnektivität | 50 Ω BNC |
| Abmessungen | 282 x 150 x 480 mm |
| Gewicht | 9 kg |
Downloads
| LISN - Basics and overview |  (1.96 MB) | Download |
| Tekbox TBLDC32 - Manual | (2.12 MB) | Download |
