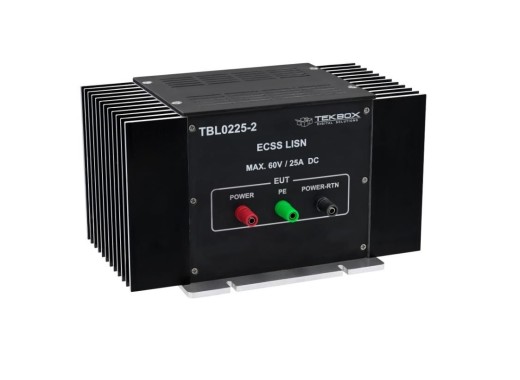

Tekbox TBL0225-2 LISN
Details
Das Tekbox TBL0225-2 ist ein 2 µH, 10 Hz – 200 MHz, 2-kanaliges LISN (Line Impedance Stabilization Network). Es wird bei EMV-Prüfungen verwendet, um das Rauschen zu messen, das auf der Versorgungsleitung von DC/AC-gespeisten Geräten entsteht. Darüber hinaus wird die Netznachbildung in der Stromleitung des Prüflings platziert. Sie misst unerwünschtes elektrisches Rauschen in den Versorgungsanschlüssen des Prüflings, das mit einem Spektrumanalysator oder einem Messempfänger überprüft werden kann.
Bitte beachten Sie, dass es bei der Verwendung dieser Netznachbildung ohne Transientenbegrenzer und bei der Prüfung von AC-betriebenen Produkten dringend empfohlen wird, den Eingang des angeschlossenen Analysators mit einem Hochpassfilter zu schützen, beispielsweise mit dem Tekbox TBHPF1-150kHz Hochpassfilter.
Spezifikationen
| Typ | V-AMN (2 µH / 50 Ω) |
| Frequenzbereich | 10 Hz - 200 MHz |
| Max. Spannung | 60 V |
| Max. Strom | 25 A |
| Gleichstromwiderstand | 100 MPts pro Kanal |
| Konnektivität | 4-mm-Bananenbuchse |
| Abmessungen | 260 x 140 x 150 mm |
| Gewicht | 4,1 kg |
Downloads
| Tekbox TBL0225-2 manual |  (1.35 MB) | Download |
