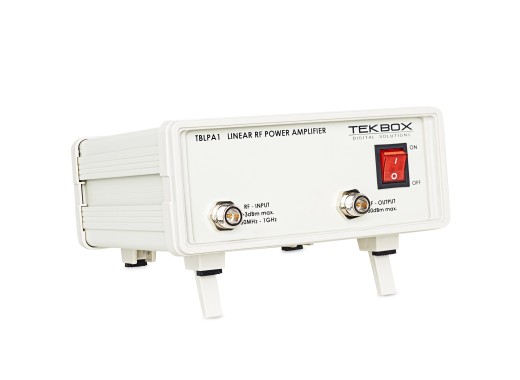

Tekbox TBLPA1 RF Leistungsverstärker
Details
Der lineare Breitband-Leistungsverstärker TBLPA1 von Tekbox ist ein Allzweck-HF-Verstärker für Test- und Messanwendungen. Er hat eine Ausgangsleistung von bis zu 1 W und kann im Frequenzbereich von 50 MHz bis 1 GHz eingesetzt werden.
WARNUNG:
Schließen Sie den Ausgang des TBLPA1 niemals direkt an den Eingang eines Spektrumanalysators an. Prüfen Sie die maximalen Eingangsleistungen des Spektrumanalysators und schützen Sie ihn mit einem geeigneten Dämpfungsglied. Eine offene oder kurzgeschlossene Last wird nicht empfohlen und kann möglicherweise Schäden verursachen.
Spezifikationen
| Max. Eingangsleistung | +5 dBm |
| Frequenzbereich | 50 MHz - 1 GHz, (3MHz - 1,3GHz mit reduzierter Ausgangsleistung) |
| 1dB Ausgangskompressionspunkt | 10 MHz - +29,5 dBm typ. 100 MHz - +30,9 dBm typ. 500 MHz - +31,3 dBm typ. 1 GHz - +28,7 typ. |
| Oberschwingungen | 2. Harmonische, 50MHz, Pout=30dBm: < -50dBc typ. 2. Oberschwingung, 200MHz, Pout=30dBm: < -40 dBc typ. 3. Oberschwingung, 50MHz, Pout=30dBm: < -30dBc typ. 3. Oberschwingung, 200MHz, Pout=30dBm: < -25dBc typ. |
| Rauschzahl | 2,5 dB typ. |
| Verstärkungsbereich | 16 - 43 dB (siehe Handbuch für Verstärkung pro Frequenz) |
| Anschlussmöglichkeiten | N-Steckverbinder |
Zubehör
Die Tekbox TBLA1 wird geliefert mit:
- 2x 75cm N-Stecker auf N-Stecker Kabel
- 1x 30dB/10W Dämpfungsglied mit N-Steckern
- Netzkabel
Downloads
| Tekbox TBLPA1 manual |  (294.84 KB) | Download |
