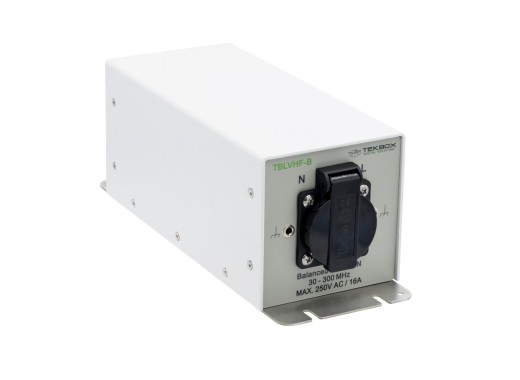

Tekbox TBLVHF-B symmetrische Netznachbildung VHF LISN
Details
Die Tekbox TBLVHF-B ist ein LISN (Line Impedance Stabilisation Network) für EMV-Prüfgeräte, die bei Frequenzen im Bereich von 30MHz bis 300MHz arbeiten, mit einer maximalen Spannung und einem maximalen Strom von 250V und 16A. Es wird bei EMV-Prüfungen zur Messung des leitungsgebundenen Rauschens in der Netzleitung von DC/AC-betriebenen Geräten verwendet. Außerdem wird das LISN in der Netznachbildung des Prüflings platziert. Er misst unerwünschtes elektrisches Rauschen in den Versorgungsanschlüssen des Prüflings, das mit einem Spektrumanalysator oder einem Messempfänger überprüft werden kann. Der LISN ist für Prüflinge mit oder ohne Schutzerde geeignet und bietet definierte, symmetrische Leitungsimpedanzen, um eine symmetrische Belastung zu gewährleisten.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
| Impedanz | 50 Ω |
| Frequenzbereich | 30 MHz - 300 MHz |
| Max. Spannung | 250 V |
| Max. Stromstärke | 16 A |
| Anschlussmöglichkeiten | 4 mm Bananenbuchsen |
| Abmessungen | 150 x 150 x 30 mm |
| Gewicht | 2,0 kg |
Zubehör
Das TBLVHF-B wird standardmäßig geliefert mit:
- 1x 16 A Kaltgerätekabel
Downloads
| Tekbox TBVHF-B user manual |  (517.08 KB) | Download |
