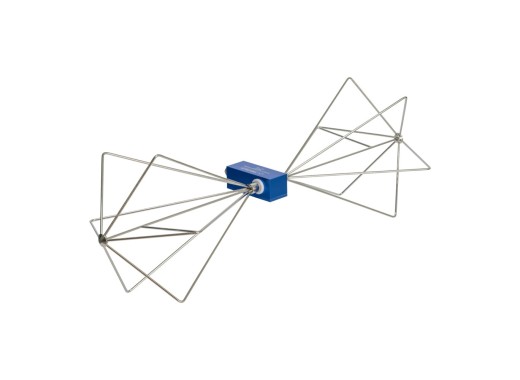

Tekbox TBMA1C bikonische Hybridantenne
Details
Die Tekbox TBMA1C ist eine passive bikonische Antenne, die für den Einsatz in der EMV-Vorkonformitätsprüfung entwickelt wurde.
Die TBMA1C hat einen Frequenzbereich von 20 MHz bis 1 GHz und hat ein Richtdiagramm eines Dipols.
Er hat eine kleine und leichte Konstruktion und ist außerdem gegen statische Aufladung geschützt.
Mit dieser Antenne kann eine definierte Feldstärke erzeugt werden.
Außerdem ist die TBMA1C vor statischer Aufladung geschützt.
Die Antenne wird in einem Aliminiumtransportkoffer geliefert.
Ein Stativ ist nicht im Lieferumfang enthalten, aber dank des 1/4"-Standardgewindes kann es leicht an andere Stative wie das Tekbox TBTP2B oder TBTP3-Stativ geschraubt werden.
Technische Daten
| Antennentyp | Passiv bikonisch |
| Frequenzbereich | 20 MHz - 1 GHz |
| Nominale Impedanz | 50 Ω |
| Max. kontinuierliche Eingangsleistung | 2 W |
| Isotroper Gewinn | -38,46 - 1 dBi |
| Antennenfaktor | 14,19 - 40,56 dB/m |
| Spannungs-Stehwellen-Verhältnis | < 2,66 |
| Stativadaptergewinde | 1/4" |
| Anschluss | N-Typ |
| Abmessungen der Antenne | 605 x 235 x 203 mm |
| Gewicht der Antenne | 0,58 kg |
| Abmessungen des Transportkoffers | 630 x 310 x 270 mm |
| Gewicht des Transportkoffers | 4,4 kg |
Zubehör
Die TBMA1C wird geliefert mit:
- Transportkoffer
Vor-und Nachteile
- Kleine, leichte Konstruktion
Downloads
| Tekbox TBMA1C user manual |  (588.96 KB) | Download |
