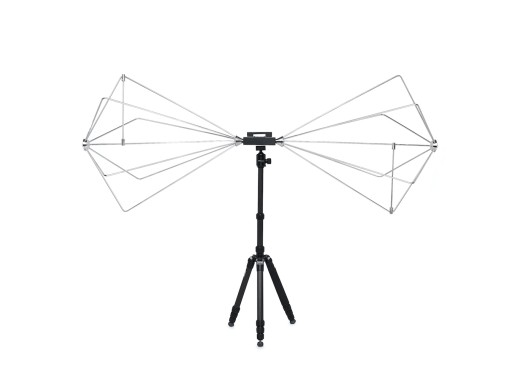

Die TBMA2 von Tekbox ist eine passive bikonische Antenne, die für den Einsatz bei EMV-Vorprüfungstests entwickelt wurde. Die Antenne hat einen Frequenzbereich von 30 MHz - 300 MHz, eine maximale Eingangsleistung von 100 W und eine Richtcharakteristik ähnlich der einer Dipolantenne. Die TBMA2 verwendet abnehmbare Strahlerelemente, wodurch die Antenne leicht gelagert und transportiert werden kann. Die Strahlerelemente sind aus rostfreiem Stahl gefertigt, was sie widerstandsfähig gegen Kontaktdegeneration macht.
Die TBMA2 wird mit einer Kunststoffhalterung geliefert, die ein 1/4"-Standardgewinde verwendet, wodurch sie leicht auf den meisten Dreibeinstativen wie dem TBTP1 1490 mm-Stativ montiert werden kann.
Typ der Antenne | Passiv bikonisch |
Frequenzbereich | 30 MHz - 300 MHz |
Nominale Impedanz | 50 Ω |
Max. kontinuierliche Eingangsleistung | 100 W |
Isotroper Gewinn | -12,51 - 0,55 dBi |
Antennenfaktor | 10,8 - 26,3 dB/m |
Spannungs-Stehwellen-Verhältnis | < 38.05 |
Abmessungen | 138,7 x 54,2 x 80,3 cm |
Gewicht | 3,52 kg |
Gewinde des Dreistativadapters | 1/4" |
Anschluss | N-Typ |
Die TBMA2 wird geliefert mit:
