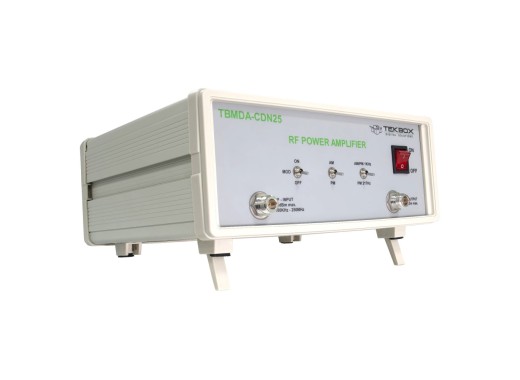

Tekbox TBMDA-CDN25 Verstärker
Details
Der modulierte Leistungsverstärker TBMDA-CDN25 von Tekbox wird bei EMV-Vorprüfungen eingesetzt, um modulierte Signale mit hoher Leistung zu erzeugen, mit denen elektronische Geräte oder Systeme verschiedenen elektromagnetischen Störungen ausgesetzt werden können. Das TBMDA-CDN25 wird für leitungsgebundene Störfestigkeitsprüfungen mit CDN und BCI-Sonden verwendet. Er verfügt über einen 1-dB-Kompressionspunkt von bis zu 25 W, der eine zuverlässige Leistung im Frequenzbereich von 100 kHz bis 250 MHz bietet. Außerdem ist dieser Verstärker so konzipiert, dass er mit Signalgeneratoren, Mitlaufgeneratoren und Spektrumanalysatoren kompatibel ist.
Der TBMDA-CDN25 verfügt über eine ausreichende Verstärkung, um die maximale Ausgangsleistung mit 0 dBm zu erreichen, die von einem Spektrumanalysator oder Mitlaufgenerator bereitgestellt wird. Um das TDMA-Rauschen von Mobiltelefonen zu simulieren, kann der Verstärker ein 217-Hz-Signal mit einem Tastverhältnis von 12,5 % erzeugen, wenn er im PM-Modus arbeitet.
Um den Schutz der Endstufe zu gewährleisten, wird dringend empfohlen, ein Dämpfungsglied von ≥ 3dB am Ausgang des Verstärkers zu verwenden, wenn Nahfeldsonden, Stromsonden oder eine Last mit unbekannter Impedanz betrieben werden.
Spezifikationen
| Max. Eingangsleistung | +3 dBm |
| Frequenzbereich | 100 kHz - 250 MHz |
| Oberschwingungen | 2. Harmonische, 100MHz, Pout=46 dBm: < -12 dBc typ. 2. Harmonische, 100MHz, Pout=40dBm: < -15 dBc typ. 3. Harmonische, 100MHz, Pout=46 dBm: < -22 dBc typ. 3. Harmonische, 100MHz, Pout=40 dBm: < -22 dBc typ. |
| Tastverhältnis (PM) | 1 kHz - 50% ±10%, 217 Hz - 12.5% ±20% |
| Abmessungen | 320 x 280 x 130 mm |
| Gewicht | 5,7 kg |
Zubehör
Das Tekbox TBMDA-CDN25 wird mit folgendem Zubehör geliefert:
- 2x 75 cm N-Stecker auf N-Steckerkabel
- 1x 6dB Dämpfungsglied
- 1x 30dB/50W Dämpfungsglied mit N-Steckern
- Netzkabel
Vor-und Nachteile
- Geeignet für Tekbox CDN und BCI-Sonden.
- Ermöglicht Störfestigkeitsprüfungen mit Nahfeldsonden und TEM-Zellen
