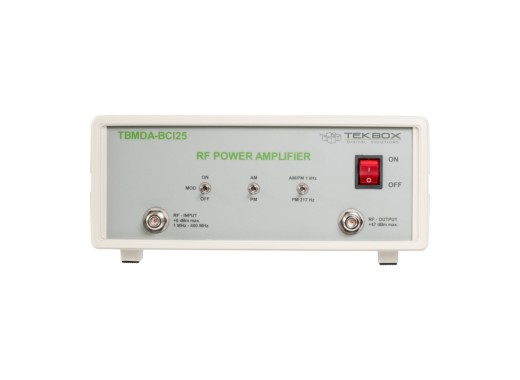

Tekbox TBMDA-BCI25 modulierter Leistungsverstärker
Details
Der modulierte Leistungsverstärker Tekbox TBMDA-BCI25 bietet die erforderliche Modulation und Bandbreite für genaue Störfestigkeitsprüfungen (gemäß ISO 11452-4) mit BCI-Sonden. Er ist für die Ansteuerung durch einen Signalgenerator, einen Mitlaufgenerator (über den internen AM/PM-Modulator) oder einen Spektrumanalysator ausgelegt und kann Testpegel bis zu 400 mA im Frequenzbereich von 1 MHz bis 400 MHz erzeugen.
Darüber hinaus verfügt er über eine ausreichende Verstärkung, um die maximale Ausgangsleistung mit 0 dBm zu erreichen, die von einem Spektrumanalysator-Mitlaufgenerator bereitgestellt wird. Im PM-Modus kann der Verstärker auch ein 217-Hz-Signal mit 12,5 % Tastverhältnis erzeugen, um das TDMA-Rauschen eines Mobiltelefons zu simulieren.
Modellübersicht
| Modell | TBMDA-BCI25 | TBMDA-BCI100 |
|---|---|---|
| Maximale Ausgangsleistung bei Pin = 0 dBm | 1 MHz – 44,2 dBm (26,3 W) typ. 100 MHz – 45,0 dBm (31,6 W) typ. 400 MHz – 44,6 dBm (28,8 W) typ. |
1 MHz – 50,7 dBm (117,5 W) typ. 100 MHz – 50,7 dBm (117,5 W) typ. 400 MHz – 49,5 dBm (89,1 W) typ. |
| 1 dB Ausgangskompressionspunkt | 1 MHz – 43,3 dBm (typ.) 100 MHz – 44,1 dBm (typ.) 400 MHz – 44,0 dBm (typ.) |
1 MHz – 50,5 dBm (typ.) 100 MHz – 50,7 dBm (typ.) 400 MHz – 48,6 dBm (typ.) |
| Oberwellen, Oberschwingungen | 2. Oberschwingung, 100 MHz, Pout = 45,7 dBm: < -23 dBc typ. 2. Oberschwingung, 100 MHz, Pout = 40 dBm: < -29 dBc (typ.) 3. Oberschwingung, 100 MHz, Pout = 45,7 dBm: < -12 dBc (typ.) 3. Oberschwingung, 100 MHz, Pout = 40 dBm: < -19 dBc typ. |
2. Oberwelle, 100 MHz, Pout = 44,0 dBm: < -20,2 dBc typ. 2. Oberschwingung, 100 MHz, Pout = 50,0 dBm: < -16,3 dBc (typ.) 3. Oberwelle, 100 MHz, Pout = 44,0 dBm: < -12,2 dBc (typ.) 3. Oberschwingung, 100 MHz, Pout = 50,0 dBm: < -11,9 dBc (typ.) |
| Preis |
Spezifikationen
| Max. Eingangsleistung | +0 dBm |
| Frequenzbereich | 1 MHz - 400 MHz |
| Interne Modulationsfrequenz | AM: 1 kHz ±20% PM: 1 kHz ±20%, 217 Hz ±20% |
| Tastverhältnis (PM) | 1 kHz - 50% ±10%, 217 Hz - 12.5% ±20% |
| Abmessungen | 320 x 280 x 120 mm |
Zubehör
Der Lieferumfang des Tekbox TBMDA-BCI25 umfasst:
- 2x 75 cm N-Stecker auf N-Steckerkabel
- 1x 6dB Dämpfungsglied
- 1x 30dB/50W Dämpfungsglied mit N-Steckern
- Netzkabel
Vor-und Nachteile
- Prüfung der leitungsgebundenen Störfestigkeit mit BCI-Tastköpfen
- Prüfung der abgestrahlten Störfestigkeit mit Nahfeld-Tastköpfen
- Simulation von TDMA-Rauschen bei Mobiltelefonen
- Kann durch offene oder kurzgeschlossene Lasten beschädigt werden
Downloads
| Tekbox TBMDA-BCI25 Manual |  (781.42 KB) | Download |
