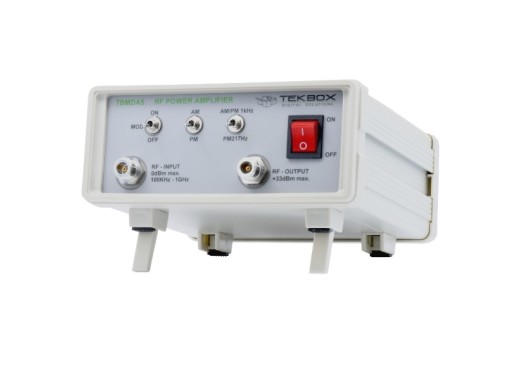

Die Tekbox TBMDA5 ist ein Breitbandverstärker, der die erforderliche Leistung, Bandbreite und Modulation für Störfestigkeitsprüfungen in einem Frequenzbereich von 150 kHz bis 400 MHz liefert.
Der Verstärker kann an den Mitlaufgeneratorausgang eines Spektrumanalysators angeschlossen werden.
Darüber hinaus ist dieser Verstärker ideal, um Feldsonden anzusteuern oder elektrische Felder mit einer TEM-Zelle zu erzeugen.
Die Testsignale können CW-, AM- oder PM-moduliert sein. Darüber hinaus bietet der TBMDA5 eine integrierte Modulationsmöglichkeit zur Erzeugung von 1kHz AM-/PM-Signalen.
Der TBMDA5 verfügt außerdem über eine ausreichende Verstärkung, um die maximale Ausgangsleistung mit 0 dBm zu erreichen, die von einem Mitlaufgenerator eines Spektrumanalysators bereitgestellt wird.
Im PM-Modus kann der Verstärker auch ein 217-Hz-Signal mit einem Tastverhältnis von 12,5 % erzeugen, um das TDMA-Rauschen eines Mobiltelefons zu simulieren.
Ein ähnlicher modulierter Leistungsverstärker mit einem Frequenzbereich von 100 kHz bis 75 MHz ist hier zu finden.
WARNUNG:
Schließen Sie den Ausgang des TBMDA5 niemals direkt an den Eingang eines Spektrumanalysators an. Prüfen Sie die maximalen Eingangsleistungen des Spektrumanalysators und schützen Sie ihn mit einem geeigneten Dämpfungsglied. Eine offene oder kurzgeschlossene Last wird nicht empfohlen und kann möglicherweise Schäden verursachen.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Max. Eingangsleistung | -5 dBm |
Frequenzbereich | 150 kHz - 400 MHz |
1dB Ausgangskompressionspunkt | 1 MHz - +33,1 dBm typ. 100 MHz - +33,6 dBm typ. 400 MHz - +31,5 dBm typ. |
Oberschwingungen | 2. Harmonische, 100MHz, Pout=36dBm: < -15dBc typ. 2. Oberschwingung, 100MHz, Pout=30dBm: < -22 dBc typ. 3. Harmonische, 100MHz, Pout=36dBm: < -23dBc typ. 3. Oberschwingung, 100MHz, Pout=30dBm: < -33dBc typ. |
Interne Modulationsfrequenz | AM: 1 kHz ±20% PM: 1 kHz ±10%, 217 Hz ±20% |
Tastverhältnis (PM) | 1 kHz - 50% ±10%, 217 Hz - 12,5% ±20% |
Das TBMDA5 wird geliefert mit:
Tekbox TBMDA5 manual |
(1.12 MB) | Download |
