Details

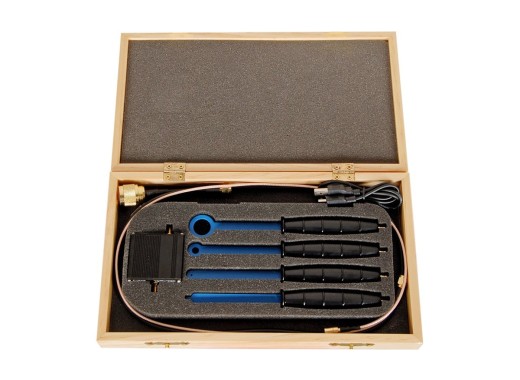

Das Tekbox TBPS01-TBWA2 Set besteht aus dem Tekbox TBPS01 EMV-Nahfeldsonden-Set und dem Tekbox TBWA2 Breitband-HF-Verstärker.

Sonden

Dieses Set besteht aus 4 Sonden, mit denen die elektromagnetische Emission gemessen werden kann. Mit diesem Sondensatz lassen sich potenzielle elektromagnetische Störquellen innerhalb eines Schaltkreises oder Gerätes lokalisieren. Auf diese Weise kann überprüft werden, ob das zu prüfende Gerät die EMV-Richtlinien einhält. Die Sonden arbeiten als Antennen mit großer Bandbreite und können die Störaussendung von z.B. Komponenten, Leiterbahnen oder anderen Teilen eines Systems, die HF abstrahlen können, messen. Eine alternative Anwendung dieser Sonden ist eine Störfestigkeitsprüfung, bei der ein HF-Signal an einen potenziell empfindlichen Teil einer Schaltung abgestrahlt wird.

Aufgrund des schmalen Designs eignen sich diese Sonden sehr gut für Messungen zwischen kleinen Öffnungen oder Komponenten. Außerdem können die großen Sonden zunächst für allgemeine Messungen verwendet werden, und anschließend kann mit den kleinen Sonden der Ursprung der Emission noch genauer bestimmt werden. Die Sonden sind abgeschirmt, um zu verhindern, dass unerwünschte Störungen aufgenommen werden.

Je größer der Durchmesser der Sondenspitze ist, desto geringer ist der Kopplungsverlust bei Frequenzen unter 1 GHz. Bei Frequenzen über 1 GHz macht der Durchmesser keinen Unterschied. Bei diesen Frequenzen ist der Kopplungsverlust bei allen Sonden ähnlich. Das Sondenmodell H20 hat Resonanzen im Bereich von 1,3 GHz und 4 GHz. Das Sondenmodell H10 hat eine Resonanz bei 3,1 GHz.

Je kleiner die Schleife der Sonde ist, desto besser ist das räumliche Verhalten.

Modell	Länge	Form	Breite der Schleife/Spitze	Frequenzbereich
H20 (Magnetisches Feld)	170 mm	Schleife	20 mm	6 GHz
H10 (Magnetisches Feld)	170 mm	Schleife	10 mm	6 GHz
H5 (Magnetisches Feld)	170 mm	Schleife	5 mm	6 GHz
E5 (Elektrisches Feld)	170 mm	Spitze	5 mm	6 GHz

Breitbandverstärker

Dieses Set wird mit einem TBWA2 Breitband-HF-Verstärker geliefert. Es handelt sich um einen vielseitigen Verstärker, der leicht in einen Aufbau integriert werden kann. Dieser Breitbandverstärker ist ideal zur Verstärkung der Signale, die von den oben beschriebenen Nahfeldsonden aufgenommen werden.
