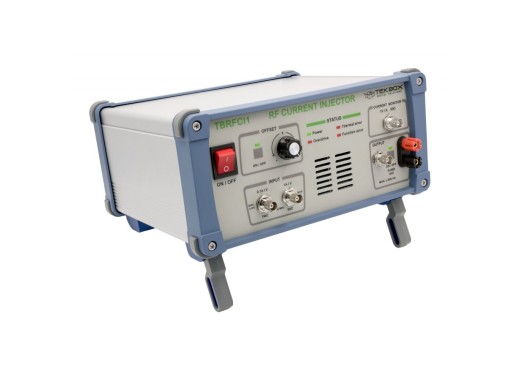

Tekbox TBRFC1 HF-Verstärker / Strominjektor
Details
Der Tekbox TBRFCI1 ist ein Vier-Quadranten-HF-Transkonduktanzverstärker, Strominjektor und Stromquelle für Anwendungen, die eine kontrollierte Stromansteuerung über einen breiten Frequenzbereich erfordern. Der Ausgang des TBRFCI1 weist keine Totzone auf und kann sowohl Strom liefern als auch aufnehmen, wodurch er sich für dynamische Lasttests, die Charakterisierung von Bauteilen und Strominjektionsaufgaben eignet.
Mit einem Frequenzbereich von 0 Hz bis 50 MHz kann der TBRFCI1 bis zu ±45 Vpeak und einen maximalen linearen Strom von ±1 ARMS liefern. Er kann als HF-Leistungsverstärker zum Ansteuern von Helmholtz-Spulen oder Rahmenantennen, als Strominjektor für Prüfungen mit Netzgeräten für Gleichstrom, als Ausgangsverstärker für Arbiträrgeneratoren oder als universelle dynamische Last eingesetzt werden.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
| Frequenzbereich | DC – 50 MHz |
| Transkonduktanz | 0,1 A/V 1 A/V |
| Anstiegszeit | 6 – 25 ns |
| Eingangsimpedanz | 0,1 A/V-Eingang: 1 MΩ 1 A/V-Eingang: 50 Ω |
| Maximaler Eingangspegel | 0,1-A/V-Eingang: ±10 V 1 A/V-Eingang: ±1 V |
| Offset | Einstellbar; ±45 V / ±1 ARMS |
| Maximale Ausgangsleistung | 45 W Gleichstrom / 31,5 W Wechselstrom |
| Maximale Ausgangsspannung | ±45 Vspitze |
| Maximaler Ausgangsstrom | ±1 A Gleichstrom, 1 ARMS Wechselstrom |
| Transimpedanz des Strommessers | 1 V/A ±10 %, typ. |
| Abmessungen | 300 × 150 × 270 mm |
| Gewicht | 6,6 kg |
Vor-und Nachteile
- HF-Verstärker, der Strom sowohl liefern als auch aufnehmen kann
- Keine Totzone
Downloads
| TBRFCI1 user manual |  (1.33 MB) | Download |
