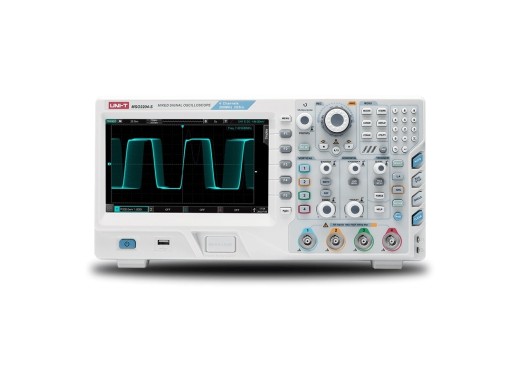

Oszilloskop UNI-T MSO2204-S
Details
Das UNI-T MSO2204-S ist ein multifunktionales, digitales Phosphoroszilloskop mit 4 analogen und 16 digitalen Kanälen, einer Bandbreite von 200 MHz und einer maximalen Abtastrate von 2 Gsa/s in den analogen Kanälen und 1 Gsa/s in den digitalen Kanälen. Das Gerät stellt dreidimensionale Wellenformdaten von Amplitude, Zeit und Signalintensität dar. Diese Daten können dann über den Touchscreen bearbeitet werden, was eine Vielzahl von Bewegungen wie Klicken, Schieben, Zoomen, Bearbeiten und Ziehen ermöglicht.
Verfügt über einen Logikanalysator, der für parallele Busse, Protokolldekodierung und Zeitmessung verwendet werden kann. Darüber hinaus hat das Gerät einen eingebauten Funktions- und Arbiträrwellenformgenerator, der einen Zweikanalausgang mit 50 MHz bietet. Die für diese Funktion erforderliche Aktivierungssoftware ist im Lieferumfang des Produkts enthalten.
Mit einer maximalen Wellenformerfassungsrate von 1.000.000 wfm/s und einer maximalen Speichertiefe von 56 Mpts pro Kanal gilt dieses Oszilloskop bei der Erfassung von anormalen Wellenformen als schnell und hochpräzise.
Das Gerät verfügt über eine 4-Mpts-FFT (die die Messung des Frequenzspektrums der eingehenden Signale ermöglicht) und unterstützt Frequenzeinstellungen, Wasserfalldiagramme, Bereichsauslöser, Erkennungseinstellungen und Markierungsmessungen. Die Multiskop-Technologie ermöglicht eine geteilte Anzeige der Wellenform.
Das Oszilloskop hat einen eingebauten Webserver, mit dem per Internet über den PC und Smartphone-Schnittstellen auf das Oszilloskop zugegriffen und das Gerät ferngesteuert werden kann.
Die standardmäßige 3-Jahres-Garantie kann durch Registrierung des Geräts auf 5 Jahre verlängert werden.
Übersicht der Modelle
Die Serien UNI-T UPO2xxx und MSO2xxx-S unterscheiden sich in der analogen Bandbreite, den Kanälen, der Anstiegszeit und der Integration eines Logikanalysators.
| Modell | Bandbreite | Kanäle | Anstiegszeit | Logikanalysator | Preis |
|---|---|---|---|---|---|
| UPO2102 | 100 MHz | 2 | < 3,5 ns | Nein |
|
| UPO2202 | 200 MHz | 2 | < 1,8 ns | Nein |
|
| UPO2104 | 100 MHz | 4 | < 3,5 ns | Nein |
|
| UPO2204 | 200 MHz | 4 | < 1,8 ns | Nein |
|
| MSO2104-S | 100 MHz | 4 | < 3,5 ns | Ja |
|
| MSO2204-S | 200 MHz | 4 | < 1,8 ns | Ja |
Spezifikationen
| Speichertiefe | max. 56 Mpts (geteilt durch die Anzahl der aktiven Kanäle) |
| Abtastrate | max. 2 GS/s |
| Wellenform-Erfassungsrate | 200.000 wfm/s (1.000.000 wfm/s im Schnellerfassungsmodus) |
| Vertikale Auflösung | 8 bBits |
| Vertikale Skala | 500 µV/div - 20 V/div |
| Schnittstellen | USB-Host/Gerät, LAN, EXT-Trigger, Aux Out (Pass/Fail, Trigger Out), VGA, Signalquellen-Ausgangsschnittstelle (nur MSO-2xxx-S) |
| Dekodierungsoptionen | RS232, I2C, SPI, CAN, CAN-FD, LIN, FlexRay |
| Anzeige | 8" TFT LCD (800x480) |
| Abmessungen | 370 x 185 x 115 mm |
| Gewicht | 4,5 kg |
Zubehör
Der Lieferumfang des MSO2204-S umfasst:- USB-Kabel
- Netzkabel
- Passive Sonde 200 MHz UT-P05
- BNC-rote und schwarze Krokodilklemme UT-L02A-Kabel
- Logikanalysatorsonde UT-M15
Vor-und Nachteile
- Eingebauter Logikanalysator
- Eingebauter Funktions-/Arbiträrwellenformgenerator
- 16 digitale Kanäle
