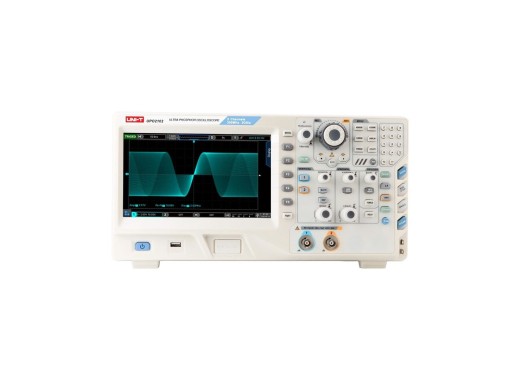

Oszilloskop UNI-T UPO2102
Details
Das UNI-T UPO2102 ist ein multifunktionales, digitales Phosphoroszilloskop mit 2 Kanälen, einer Bandbreite von 100 MHz und einer maximalen Abtastrate von 2 Gsa/s im Analogkanal. Das Gerät stellt dreidimensionale Wellenformdaten von Amplitude, Zeit und Signalintensität dar. Diese Daten können dann über den Touchscreen bearbeitet werden, was eine Vielzahl von Bewegungen wie Klicken, Schieben, Zoomen, Bearbeiten und Ziehen ermöglicht.
Mit einer maximalen Wellenformerfassungsrate von 1.000.000 wfm/s und einer maximalen Speichertiefe von 56 Mpts pro Kanal gilt dieses Oszilloskop bei der Erfassung von anormalen Wellenformen als schnell und hochpräzise.
Das Gerät verfügt über eine 4-Mpts-FFT (die die Messung des Frequenzspektrums der eingehenden Signale ermöglicht) und unterstützt Frequenzeinstellungen, Wasserfalldiagramme, Bereichsauslöser, Erkennungseinstellungen und Markierungsmessungen. Die Multiskop-Technologie ermöglicht eine geteilte Anzeige der Wellenform.
Das Oszilloskop hat einen eingebauten Webserver, mit dem per Internet über den PC und Smartphone-Schnittstellen auf das Oszilloskop zugegriffen und das Gerät ferngesteuert werden kann.
Die standardmäßige 3-Jahres-Garantie kann durch Registrierung des Geräts auf 5 Jahre verlängert werden.
Übersicht der Modelle
Die Serien UNI-T UPO2xxx und MSO2xxx-S unterscheiden sich in der analogen Bandbreite, den Kanälen, der Anstiegszeit und der Integration eines Logikanalysators.
| Modell | Bandbreite | Kanäle | Anstiegszeit | Logikanalysator | Preis |
|---|---|---|---|---|---|
| UPO2102 | 100 MHz | 2 | < 3,5 ns | Nein |
|
| UPO2202 | 200 MHz | 2 | < 1,8 ns | Nein |
|
| UPO2104 | 100 MHz | 4 | < 3,5 ns | Nein |
|
| UPO2204 | 200 MHz | 4 | < 1,8 ns | Nein |
|
| MSO2104-S | 100 MHz | 4 | < 3,5 ns | Ja |
|
| MSO2204-S | 200 MHz | 4 | < 1,8 ns | Ja |
Spezifikationen
| Speichertiefe | max. 56 Mpts (geteilt durch die Anzahl der aktiven Kanäle) |
| Abtastrate | max. 2 GS/s |
| Wellenform-Erfassungsrate | 200.000 wfm/s (1.000.000 wfm/s im Schnellerfassungsmodus) |
| Vertikale Auflösung | 8 bBits |
| Vertikale Skala | 500 µV/div - 20 V/div |
| Schnittstellen | USB-Host/Gerät, LAN, EXT-Trigger, Aux Out (Pass/Fail, Trigger Out), VGA, Signalquellen-Ausgangsschnittstelle (nur MSO-2xxx-S) |
| Dekodierungsoptionen | RS232, I2C, SPI, CAN, CAN-FD, LIN, FlexRay |
| Anzeige | 8" TFT LCD (800x480) |
| Abmessungen | 370 x 185 x 115 mm |
| Gewicht | 4,5 kg |
Zubehör
Der Lieferumfang des UPO2102 umfasst:- USB-Kabel
- Netzkabel
- Passive Sonde 100 MHz UT-P04
Vor-und Nachteile
- Der Touchscreen des Multi-Oszilloskops ermöglicht eine geteilte Anzeige
- Eingebauter Webserver
- Kein Funktionsgenerator
- Kein Logikanalysator
- Der Lüfter erzeugt beim Einschalten ein ziemlich lautes Geräusch.
