UNI-T MSO5034HD Oszilloskop
Details

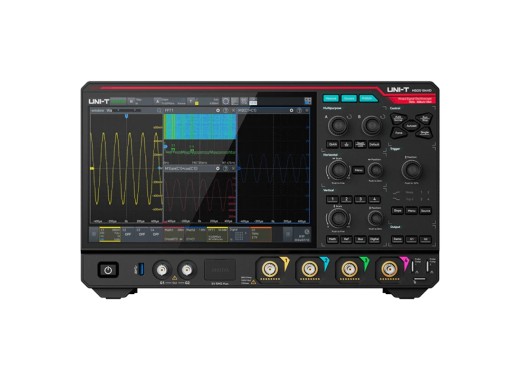

Hinweis: Die Bilder zeigen das MHO5104, die Modelle sind jedoch visuell vergleichbar.
Das UNI-T MSO5034HD ist ein hochwertiges 12-Bit-Oszilloskop aus der MSO5000HD-Serie. Dieses Modell verfügt über 4 analoge und 16 digitale Kanäle mit einer Bandbreite von 350MHz. Das Oszilloskop MSO5034HD erreicht eine hohe Wellenformerfassungsrate, die deutlich höher ist als bei ähnlich teuren Konkurrenzprodukten, was es zu einem leistungsfähigen Produkt zu einem wettbewerbsfähigen Preis macht. Diese Serie zeichnet sich durch hohe Spezifikationen wie die Abtastrate von 5GSa/s und die Speichertiefe von 500MPts aus, wodurch sich die Geräte dieser Serie für anspruchsvolle Messaufgaben eignen.
Der MSO5034HD kann durch verschiedene Optionen weiter aufgerüstet werden, wodurch bis zu neun integrierte Instrumente hinzugefügt werden können. Bitte kontaktieren Sie uns hier für weitere Informationen. Die Oszilloskope der Serie verfügen über ein digitales Oszilloskop, einen Spektrumanalysator, ein digitales Voltmeter, einen Frequenzmesser und einen Protokollanalysator. Außerdem verfügt das Gerät über einen integrierten Webserver, der die Fernsteuerung über einen Webbrowser ermöglicht. Schließlich verfügt das Gerät über einen 10,1-Zoll-Touchscreen-LCD-Bildschirm mit einer intuitiven Gestensteuerung, die die Bedienung vereinfacht.
Die standardmäßige 3-Jahres-Garantie kann durch Registrierung des Geräts auf 5 Jahre verlängert werden.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modell-Übersicht
| Modell | MSO5034HD | MSO5054HD | MSO5104HD |
|---|---|---|---|
| Bandbreite | 350 MHz | 500 MHz | 1 GHz |
| Anstiegszeit | ≤ 1,00 ns | ≤ 0,70 ns | ≤ 0,35 ns |
| Preis |
Technische Daten
| Kanäle | 4 |
| Speichertiefe | 500 Mpts (geteilt durch die Anzahl der aktiven Kanäle) |
| Abtastrate | 5 GS/s (geteilt durch die Anzahl der aktiven Kanäle) |
| Wellenform-Erfassungsrate | 1.500.000 Wfm/s |
| Vertikale Auflösung | 12 Bits 16 Bits mit ERES |
| Vertikale Skala | 500 µV/Teilung - 10 V/Teilung |
| Horizontale Skala | 500 ps/Teilung - 1 ks/Teilung |
| Schnittstellen | USB-Host/Gerät, LAN, EXT Trig, AUX-Ausgang (Trig-Ausgang, Pass/Fail, DVM), Gen-Ausgang, HDMI, WiFi |
| Dekodierung | RS-232/422/485/UART, I2C, SPI |
| Anzeige | 10,1" kapazitiver Multi-Touch-Bildschirm (1280x800) |
| Abmessungen | 361 x 209 x 106 mm |
| Gewicht | 3,97 kg |
Optionen:
- 350MHz Upgrade auf 1 GHz Bandbreite - MSO5000HD-BW3M5T1G
- 350MHz Aufrüstung auf 500MHz Bandbreite - MSO5000HD-BW3M5T5M
- Alle Optionen zur Triggerung und Dekodierung des seriellen Busses - MSO5000HD-BND
- Triggerung und Dekodierung des seriellen Busses im Automobilbereich (CAN-FD, FlexRay, SENT) - MSO5000HD-AUTO
- Triggerung und Dekodierung des seriellen Fahrzeugbusses - MSO5000HD-CANFD
- Triggerung und Dekodierung des seriellen Fahrzeugbusses - MSO5000HD-FLEX
- Triggerung und Dekodierung des seriellen Automobilsensorbusses - MSO5000HD-SENT
- Triggerung und Dekodierung des seriellen Audiobusses - MSO5000HD-AUDIO
- Triggerung und Dekodierung des seriellen Luft- und Raumfahrtbusses - MSO5000HD-MIL1553
- Triggerung und Dekodierung des seriellen Luft- und Raumfahrtbusses - MSO5000HD-ARINC429
- Auslösung und Dekodierung des seriellen Busses für die drahtlose Kommunikation - MSO5000HD-MANCH
- Triggerung und Dekodierung - MSO5000HD-1WIRE
- Triggerung und Dekodierung - MSO5000HD-I3C
- Triggerung und Dekodierung - MSO5000HD-CANXL
- Zweikanaliger Funktions-/Arbiträr-Wellenformgenerator (einschließlich Bode Plot) - MSO5000HD-AWG
- Leistungsanalyse - MSO5000HD-PWR
- Zeitsequenz-Analysator - MSO5000HD-TIME
Bitte kontaktieren Sie uns für weitere Bestellinformationen oder wenn Sie weitere Fragen haben.
Zubehör
- USB-Kabel
- Netzkabel
- BNC-BNC-Durchgangsleitung
- BNC-roter und schwarzer Alligator-Anschlussdraht
- 4x passiver Tastkopf UT-P07A
Vor-und Nachteile
- Wellenform-Erfassungsrate von 1.500.000 Wfm/s
Downloads
| MSO5000HD user manual |  (17.48 MB) | Download |
| MSO5000HD datasheet | (3.55 MB) | Download |
