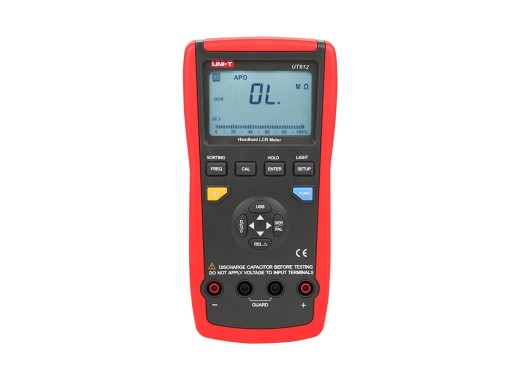

UNI-T UT612 LCR-Meter
Details
Das UT612 von UNI-T ist ein LCR-Messgerät mit einem guten Preis-/Leistungsverhältnis.
Dieses Messgerät wurde entwickelt, um nicht nur die Kapazität, die Induktivität und den Widerstand, sondern auch den ESR von Komponenten genau zu messen.
Dadurch kann das Messgerät einen entsprechenden Qualitätsfaktor, die Verlustleistung und den Phasenwinkel berechnen. Das 612 kann diese Messungen bei 5 Frequenzen durchführen, und die Doppelanzeige kann zwei Werte gleichzeitig anzeigen. Die Hauptanzeige hat 20.000 Zählungen und die Sekundäranzeige 2.000.
Messungen können oft durchgeführt werden, während sich die Komponenten in der Schaltung befinden, da das UT612 eine Messspannung von nur 0,6 V verwendet.
Das Messgerät kann über USB mit einem Computer verbunden werden, um Daten zu protokollieren.
Der Unterschied zwischen diesem Messgerät und anderen (viel teureren) LCR-Messgeräten liegt in der Messmethode - es wird eine 2-Leiter-Messung durchgeführt und keine echte 4-Leiter-Kelvin-Messung. Die für dieses Messgerät verfügbaren SMD-Klemmen finden Sie hier.
Spezifikationen
| Messbereich und Genauigkeit | |||||||
| |||||||
| Anzeige | L / C / R / DCR / Q / D / θ / ESR | ||||||
| Anzeige | 20.000 Zählungen / 2.000 | ||||||
| Test-Frequenzen | 100 Hz / 120 Hz / 1 KHz / 10 KHz / 100 KHz | ||||||
| Anzeige | LCD (mit Hintergrundbeleuchtung) | ||||||
| Stromzufuhr | 9V Batterie（6F22) oder USB | ||||||
| Anschlussmöglichkeiten | USB | ||||||
| Abmessungen | 96 mm × 193 mm × 47 mm | ||||||
| Gewicht | 374 g | ||||||
Zubehör
Der UNI-T UT612 wird geliefert mit:
- Handlicher Aufbewahrungskoffer
- CD mit Software
- SMD-Messzangen
- Batterie
- Mehrzweck-Steckdose
- USB-Kabel
- Stromversorgungskabel
Downloads
| UNI-T UT612 manual |  (4.76 MB) | Download |
