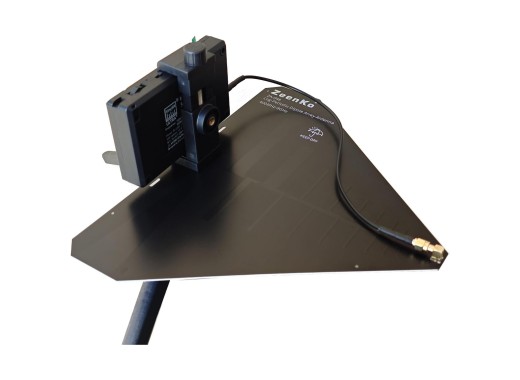

ZA-048 Antenne
Details
Als gerichtete Log-Per-Antenne bietet die ZA-048 eine kostengünstige Einstiegslösung für breitbandige Messungen und Analysen. Die Antenne ist im Frequenzbereich von 400 bis 1800 MHz spezifiziert und weist ein durchschnittliches SWR von etwa 2 auf, das typischerweise bis maximal 4 ansteigen kann. Die Antenne ist im Handheld-Format gebaut und wird mit einer Klemme geliefert, an der Sie Ihr tinySA ultra befestigen können.
Technische Daten
| Antennentyp | Gedrucktes LDPA (Logarithmisch-periodische Dipolantenne) |
| Frequenzbereich | 400 MHz - 8 GHz |
| Richtungssucherbereich | 1 GHz - 8,5 GHz |
| Nominale Impedanz | 50 Ω |
| VSWR / Rückflussdämpfung |
400 MHz - 1 GHz: VSWR ≈ 4 (RL ≤ 4,5 dB) > 1 GHz: VSWR ≈ 2 (RL ≤ 10 dB) |
| Kompatibilität | Universell, optimiert für tinySA ULTRA |
| Abmessungen | 270 x 230 mm |
| Gewicht | 0,6 kg |
Zubehör
Der ZA-048 wird geliefert mit
- 1x Antennengriff
- 1x Befestigungsklemme für TinySA
Vor-und Nachteile
- Inklusive Stativ und TinySA-Halterung
Downloads
| ZA-048 additional information |  (223.96 KB) | Download |
Ähnliche Produkte
Neueste Kundenbewertungen
Alle Bewertungen (2)
Bewertung von Stephan Damp
Geschrieben am 29.09.2026
Zum qualitativen Messen mit Richtwirkung. Sehr einfache Realisierung beim Kauf mit dem tinySA.
