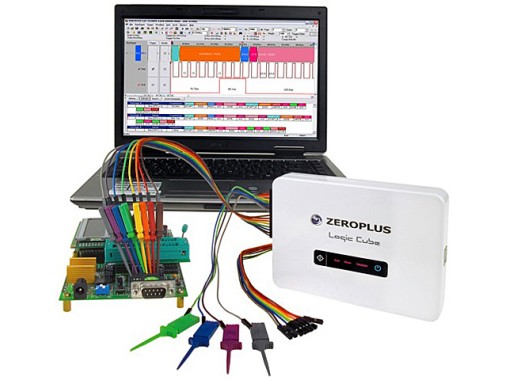

Mit diesem USB2.0-Logik-Analysator können Sie bis zu 16 digitale Signale schnell und übersichtlich visualisieren. Natürlich können Sie auch Rohdaten betrachten, aber die Unterstützung vieler bekannter Protokolle macht die Analyse von Bussignalen zum Kinderspiel.
Dank des USB2.0-Anschlusses wird kein externes Netzteil benötigt und eine schnelle Datenübertragung ist möglich. Die patentierte Datenkompression sorgt dafür, dass bis zu 255x mehr Daten aufgezeichnet werden können und somit weniger Speicherplatz benötigt wird.
Software
Ein sehr umfangreiches Softwarepaket können Sie hier herunterladen. Mit der Zeroplus-Software können Sie die Protokolle der Signale, die Sie betrachten, dekodieren. Zum Beispiel können Sie CAN-, I2C- oder UART-Nachrichten direkt in der Zeroplus-Software lesen. Nicht weniger als 120 Protokolle werden direkt unterstützt. Möchten Sie mehr über die Dekodierung von SPI- und/oder CAN-Signalen erfahren? Dann schauen Sie sich die Videos unten an.
Wenn Sie unter den verfügbaren Protokollen nicht das richtige finden, ist es möglich, ein eigenes Protokoll in C zu schreiben. Lesen Sie dazu die Software Development Kit Seite
von zeroplus. In der Tabelle am Ende der Seite finden Sie eine Übersicht über eine Reihe von unterstützten Protokollen.
Modell-Übersicht
Die Modelle der LAP-C-Serie unterscheiden sich hauptsächlich in der Speichergröße, der unterstützten Bandbreite und der Abtastrate.
Modell | LAP-C 16032 | LAP-C 16128 |
Anzahl der Kanäle |
16 |
16 |
Speicher |
32 kbit |
128 kbit |
Analog-Bandbreite |
100 MHz |
150 MHz |
Abtastrate |
100 - 100 MSa/s |
100 - 200 MSa/s |
Beutel |
nein |
ja |
Vollständiger Satz von 18 Prüfklammern |
nein |
ja |
Standard-Protokolle |
26 |
26 |
Frei wählbare Zusatzprotokolle |
Unbegrenzt |
Unbegrenzt |
Preis |
126.87
Inkl. MwSt:
126,87 €
Exkl. MwSt:
106,61 €
|
323.56
Inkl. MwSt:
323,56 €
Exkl. MwSt:
271,90 €
|
Zubehör
Alle Logikanalysatoren der Serie LAP-C 16000 werden mit folgendem Zubehör geliefert
- USB 2.0 Kabel
- Kabel 25 cm (2x 8 Kanal, 1x 2 Kanal, 1x 1 Kanal)
- Englisches Handbuch
Der LAP-C 16128 wird außerdem geliefert mit:
- Kompletter Satz 18 Testklemmen
- Luxe Zeroplus Tragetasche
Übersicht Protokolle
Nachfolgend finden Sie eine Übersicht über die Protokolle, die standardmäßig mit jedem LAP-C Logik-Analysator geliefert werden. Sie können das komplette Softwarepaket hier
herunterladen.
Automobilindustrie
CAN 2.0B |
DSI-Bus |
FlexRay 2.1A |
LIN 2.1 |
MVB |
WTB | | |
PC-System
AMD_SVI2 |
DDC EDID |
GPIB |
FWH |
IDE |
Niedrige Pinanzahl |
LPC-SERIRQ |
LPT |
PCI |
PECI |
PS/2 |
Seriell GPIO IBPI |
SVID |
USB 1.1 |
USB 2.0 | |
IC-Schnittstelle
BDM |
HPI |
1-WIRE |
JTAG 2.0 |
MCU-51 DECODE |
3-DRAHT |
I2C |
MDDI |
MICROWIRE |
MIPI DSI |
SPI |
SLE4442 |
SSI-Schnittstelle |
SPI PLUS |
ST7669 |
UART(RS-232C/422/485) |
1-Draht(Erweitert) |
Serial Wire Debug(SWD) | | |
Digitales Audio
AC97 |
AES_EBU |
DSA-Schnittstelle |
DP AUX-Kanal 1.1 |
HD-Audio |
HDMI CEC |
I2S |
MHL-CBUS |
MIDI |
MIPI_CSI-2 |
PCM |
PSB-Schnittstelle |
S/PDIF |
STBus | | |
Basic Logic Anwendung
ARITHMETISCHE LOGIK |
DIGITALE LOGIK |
JK FLIP-FLOP |
VORWÄRTS-ABWÄRTS-ZÄHLER |
Speicher
Kompakt-Flash 4.1 |
eMMC |
I2C(EEPROM 24L) |
I2C(EEPROM 24LCS61/24LCS62) |
MICROWIRE(EEPROM 93C) |
SPI-kompatibel (Atmel-Speicher) |
Vierfach-SPI |
SAMSUNG K9(NAND-Flash) |
SD2.0/SDIO |
SD3.0 |
UNI/O |
|
Optoelektronik
7-SEGMENT-LED |
CCIR656 |
CMOS BILD |
LCD12864 |
DALI-Schnittstelle |
DM114/DM115 |
DMX512 |
LCD1602 |
LED-Pitch-Array |
LG4572 |
RGB-Schnittstelle |
S2Cwire/AS2Cwire |
SCCB |
| | |
Infrarot-Strahlen
IRDA |
NEC PD6122 |
Philips RC-5 |
Philips RC-6 |
PT2262/PT2272 |
| | |
Leistung
BMS |
HDQ |
PMBus 1.1 |
QI |
SDQ |
SMBus 2.0 | | |
Drahtlos
Differential Manchester |
DigRF |
ISO7816 UART |
KEELOQ Code-Hopping |
MANCHESTER |
MII |
SIGNIA 6210 |
MILLER |
MIL-STD-1553 |
MODIFIZIERTER MÜLLER |
SWP |
WIEGAND |
WWV/WWVH/WWVB |
| | |
Andere
DS1302 |
DS18B20 |
Zeile Code |
HART |
KNX |
ModBus |
MODIFIED SPI |
OPENTHERM 2.2 |
PROFIBUS |
SHT11 |
YK-5 |
|
