Fnirsi LCR-ST2 Smart SMD-Pinzette
Details

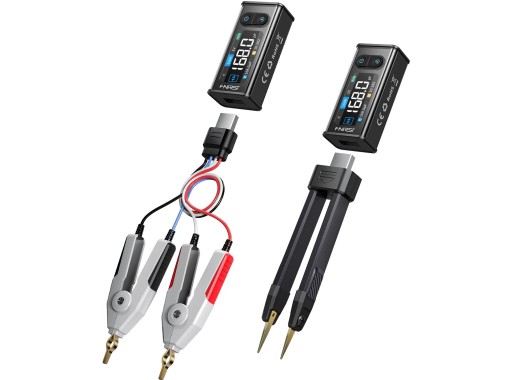

Die Fnirsi LCR-ST2 Smart LCR SMD Pinzette ist ein großartiges Instrument zum Testen von SMD-Bauteilen. Sie verfügt über ein vielseitiges 2-in-1-Design, das den Wechsel zwischen Präzisionspinzette und Kelvin-Prüfklemmen ermöglicht. Die LCR-ST2 kann Induktivität, Kapazität, Widerstand und Dioden messen, verfügt aber auch über einen ±30 V Gleichspannungsmessmodus zur Überprüfung von Stromschienen. Die ST2 wählt automatisch die beste Funktion und den besten Messbereich aus. Das 1,47-Zoll-HD-Farbdisplay lässt sich automatisch für Links- oder Rechtshänder drehen und liefert detaillierte Parameter, einschließlich ESR.
Darüber hinaus unterstützt das Gerät Prüffrequenzen von bis zu 100 kHz, was für die moderne Hochfrequenzdiagnose von Schaltkreisen unerlässlich ist. Da es sich um ein preisgünstiges Modell handelt, eignet es sich hervorragend für schnelle Tests, erreicht jedoch nicht die höchste Genauigkeit. Der 300-mAh-Akku sorgt für eine lange Nutzungsdauer und lässt sich bequem über USB-C aufladen. Das modulare Kopfsystem ermöglicht es, die Pinzette abzunehmen und die mitgelieferten Kelvin-Clips anzubringen – für maximale Flexibilität.
Technische Daten
| Prüffrequenzen | 100 / 120 / 1 k / 10 k / 100 kHz |
| Widerstandsbereich | 10 mΩ - 10 MΩ |
| Kapazitätsbereich | 1 pF - 22 mF |
| Induktivitätsbereich | 1 μH - 10 H |
| Spannungsbereich | ± 30 V DC |
| Akku | 300 mAh, bis zu 3 Stunden |
| Display | 1,47-Zoll-HD Farbe |
| Abmessungen | 31 x 20 x 170 mm |
| Gewicht | 61 g |
Zubehör
Das LCR-ST2 wird standardmäßig geliefert mit:
- Kelvin-Prüfklemmenkopf
- Gebogene Pinzettenspitzen
- Kurzschluss-/Kalibrierplatte
- USB-A-auf-USB-C-Kabel
- Transporttasche
Vor-und Nachteile
- Unglaubliches Preis-/Leistungsverhältnis
- Automatische Mess- und Funktionsauswahl
Downloads
| Fnirsi LCR-ST2 user manual |  (6.59 MB) | Download |
Ähnliche Produkte
Neueste Kundenbewertungen
Alle Bewertungen (3)
Besonders überzeugt haben mich die beigefügten Kelvin klemmen um innerhalb von Schaltungen Kurzschlüsse im Milliohmbereich zu tracen. Wichtig dabei das beide Seiten der Klemmen vernünftigen Kontakt haben . Das Referenzboard nutze ich auch manchmal um Widerstandsbereichen anderer Messgeräte zu checken - nützliches kleines Zubehör !
