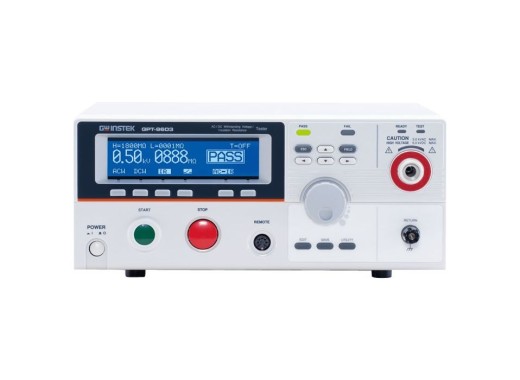

GW Instek GPT-9601 Hipot-Prüfgerät

Die Hipot-Prüfgeräte der Serie GPT-9600 von GW Instek sind qualitativ hochwertige Hipot-Prüfgeräte zu einem attraktiven Preis. Das GPT-9601 ist ausschließlich in der Lage, Prüfungen der Wechselstromfestigkeit durchzuführen. Mit vielen Funktionen und einer maximalen Prüfspannung von 5 kV sind diese Prüfgeräte eine gute Wahl.

Das hochauflösende Punkt-LCD-Display zeigt deutlich an, welche Einstellungen gewählt wurden und ob der Prüfling die gestellten Anforderungen erfüllt. Die Geräte erfüllen die Prüfanforderungen von IEC, EN, UL, CSA und CE.

Bei Arbeiten mit hohen Spannungen wie 5 kV ist es wichtig, dass keine Sicherheitsprobleme auftreten. Die Prüfgeräte sind so konstruiert, dass sie dieses Risiko minimieren, d. h. sie schalten die Spannung ab, wenn die Prüfung abgeschlossen ist oder eine gefährliche Situation eintritt.

Prüfungen

Hipot (hält DC/AC stand)
Ziel: Um zu verhindern, dass die Benutzer eines Produkts einen elektrischen Schlag erhalten, z. B. durch Versagen der elektrischen Isolierung.
Methode: Durch die Messung der Strommenge, die zwischen dem Hochspannungsteil und dem „sicheren“ Niederspannungsteil entweicht, während das Produkt im Hochspannungsmodus verwendet wird, kann man messen, ob gefährliche Situationen auftreten können.

Isolationsprüfung
Ziel: Zur Prüfung der Isolierungsqualität
Methode: Messen Sie ähnlich wie bei der Hipot-Prüfung, wie viel Strom aus dem Hochspannungsteil in den Niederspannungsteil der Schaltung fließt.

Modelle

Der Unterschied zwischen den Modellen der Serie GPT-9600 wird in der nachstehenden Tabelle erklärt.

Spezifikationen

Zubehör

Alle GPT-9600 Hipot-Prüfgeräte werden geliefert mit:

• CTC (rückführbares Kalibrierungszertifikat)
• Netzkabel
• Verriegelungsschlüssel
• Kabel für Fernbedienungsterminal
• Messleitung
• Erklärung zur rückführbaren Kalibrierung

Downloads

GPT-9600 Specs	(756.47 KB)	Download
GW Instek GPT-9600 series user manual	(1.48 MB)	Download
DTC sample	(126.04 KB)	Download
