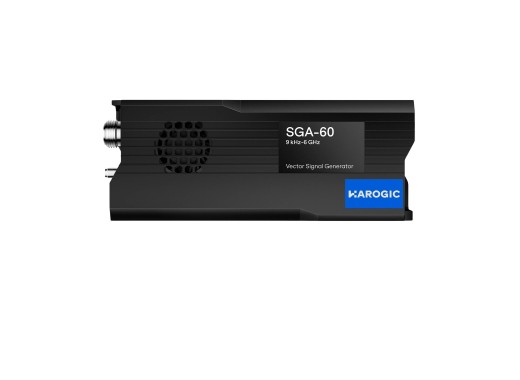

Harogic SGA-60 Vektorsignalgeber
Details
Der Harogic SGA-60 ist ein USB-Vektorsignalgeber, der für die HF-Entwicklung, das Testen und die Systemintegration konzipiert ist. Er verfügt über eine Bandbreite von 9 kHz bis 6 GHz und bietet eine HF-Bandbreite von bis zu 100 MHz. Der SGA-60 verfügt zudem über einen 16-Bit-DAC und einen FPGA-basierten Interpolator, die eine präzise Wellenformgenerierung ermöglichen. All dies macht ihn zu einer attraktiven Option für Anwender, die hohe Leistung zu einem wettbewerbsfähigen Preis suchen.
Das Gerät unterstützt Dauerstrichsignale, AM/FM-Modulation, Frequenz- und Leistungsdurchläufe, Mehrtonsignale, Impulserzeugung und die Wiedergabe von IQ-Wellenformen. Die mitgelieferte Software „SGStudio“ vereint HF-Einstellungen, Modulationssteuerungen und Statusinformationen in einem Fenster auf einer übersichtlichen Schnittstelle und ermöglicht so eine einfache Bedienung. Dank des USB-Anschlusses und des kompakten Gehäuses eignet es sich für tragbare Messungen und automatisierte Testumgebungen. Schließlich unterstützt die API zahlreiche Programmiersprachen und lässt sich nahtlos in Plattformen wie Qt und LabVIEW integrieren.
Für ein eigenständiges Gerät bietet der PGA-60 die gleichen HF-Eigenschaften mit integriertem Display und Akku.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
| Bandbreite | 9 kHz bis 6 GHz |
| HF-Bandbreite | 100 MHz |
| Speichertiefe | 125 MB (32 M Samples) |
| DAC-Auflösung | 16 Bit |
| Frequenzauflösung | 0,1 Hz |
| Ausgangsmagnitude-Bereich | ≤ -100 dBm (Minimum) ≥ 14 dBm maximal |
| Auflösung der Leistungseinstellung | 0,1 dB |
| Phasenrauschen | -124 dBc/Hz bei 1 GHz, 10 kHz Offset |
| Digitale Modulation | AM, FM, APSK, ASK, FSK, QAM, PSK, PSK |
| Eingebaute Funktionen | Einzelton, Mehrton, Frequenzdurchlauf, Leistungsdurchlauf, digitaler Rampendurchlauf, AWGN, IQ-Wiedergabe, Echtzeit-IQ-Wiedergabe |
| Triggerquelle | Externer Triggereingang/-ausgang, 3,3 V CMOS |
| Ausgangsimpedanz | 50 Ω |
| Schnittstellen | USB-C |
| Betriebssysteme | Windows, Linux |
| Anzeige | Extern |
| Abmessungen | 163 x 66 x 37 mm |
| Gewicht | 360 g |
Zubehör
Im Lieferumfang des SGA-60 ist enthalten:
- USB-Stick
- USB-3.0-Datenkabel
- USB-Stromkabel
- Netzteil
Vor-und Nachteile
- Hohe Leistung zu einem wettbewerbsfähigen Preis
- IQ-Modulation
- Unterstützung mehrerer Programmiersprachen
- Einfache Integration in Qt und LabVIEW
Downloads
| Harogic SGA-60 datasheet |  (1.38 MB) | Download |
| Harogic SGA-60 user manual | (2.26 MB) | Download |
