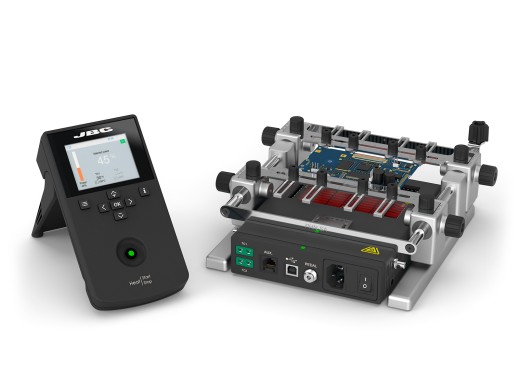

JBC PHNE-2KA Infrarot-Vorheizset Nano

Das JBC PHNE-2KA IR-Vorheizer-Set dient – wie der Name schon sagt – zum Vorheizen von Leiterplatten und Bauteilen. Dieses Komplett-Set besteht aus dem PHNE SA Vorheizer mit Konsole, der PHN-Halterung für den IR-Vorheizer, dem Thermoelement PH218 (Typ K) sowie Kapton-Klebeband.

Die Hauptfunktion eines Vorheizers besteht darin, den Wärmeschock zu reduzieren, der durch direktes (Ent-)Löten verursacht werden kann. Die PHNE-2KA dient somit als sekundäre Wärmequelle und ist für kleine Leiterplatten ausgelegt. Wie von JBC gewohnt, überzeugt auch dieses Set mit höchster Qualität. So sind beispielsweise drei Standard-Temperaturprofile bereits vorinstalliert, und es können bis zu 20 benutzerdefinierte Profile erstellt und genutzt werden. Diese benutzerdefinierten Profile können in 6 Temperaturstufen eingestellt werden. Der Vorheizer verfügt über eine einzige Zone mit einer Arbeitsfläche von 108 x 70 mm. Die Temperatur kann zwischen 50 ℃ und 250 ℃ eingestellt und durch ein Thermoelement sehr präzise gemessen werden. Es stehen 2 Typ-K-Anschlüsse zur Verfügung, um die Temperatur an verschiedenen Oberflächen oder Komponenten zu messen.

Die PHNE-2KA-Halterung kann auch unabhängig vom Vorheizer verwendet werden und dient dabei als praktische Hilfe beim Löten und Entlöten. Das Kapton-Klebeband eignet sich ideal, um das Thermoelement sicher auf der Leiterplatte oder einem Bauteil zu fixieren. Über die verschiedenen Schnittstellen kann der Vorheizer beispielsweise mit dem JBC-Rückverfolgbarkeitssystem oder einem Fußpedal verbunden werden. Die Konsole kann zur Überwachung und Steuerung der Temperatur verwendet werden und ist mit einem USB-Anschluss ausgestattet.

Modellübersicht

Technische Daten

Zubehör

Der PHNE-2KA wird standardmäßig geliefert mit:

• 1 x PHNE IR-Vorheizer
• 1 x ACE-A Konsole
• 1 x PHN-SA Nano-Leiterplattenhalter
• 1 x PH217 Kapton-Band
• 2 x PH218 Thermoelement Typ K
• 1 x RJ45-Kabel
• 1 x Netzkabel
