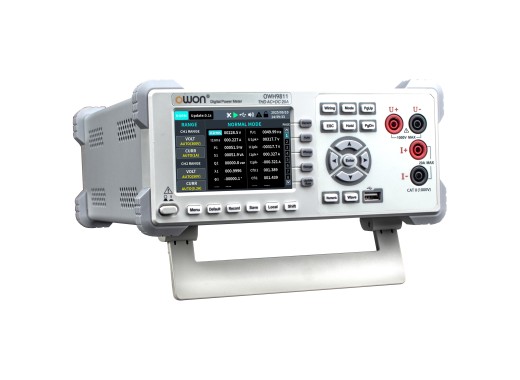

Leistungsmesser Owon OWH9811
Details
Das Owon OWH9811 ist ein zweikanaliges, einphasiges AC/DC-Leistungsmessgerät für Zweileitermessungen. Kanal 1 ist der AC-Haupteingang – 3 V bis 600 V bei bis zu 20 A RMS, mit einer Genauigkeit von bis zu ±0,2 %. Kanal 2 deckt AC+DC bis zu 1000 V/20 A ab und ist für DC-Anwendungen optimiert. Damit eignet sich das Messgerät hervorragend für Eingangs- und Ausgangswirkungsgradmessungen und verfügt über eine integrierte, anpassbare Berechnung des Wirkungsgrads.
Das Gerät misst gleichzeitig Spannung, Strom, Wirkleistung (W), Scheinleistung (VA), Blindleistung (var), Leistungsfaktor, Frequenz, Scheitelfaktor, Spitzenwerte und THD, mit einer Analyse der Oberwellen bis zur 63. Ordnung. Die Ergebnisse werden auf einem 3,95-Zoll-Farb-TFT-Display im numerischen, Wellenform- oder Balkendiagramm-Modus mit Aktualisierungsraten von 0,1 s bis 5 s angezeigt. Die Integrationsfunktion protokolliert Wattstunden und Amperestunden über die Zeit. Schließlich ermöglicht eine RS-232-Schnittstelle die Fernsteuerung, und ein USB-Host-Anschluss speichert Messwerte und Screenshots auf einem externen Speicher für bis zu 72 Stunden Langzeitaufzeichnung.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modellübersicht
| OWH9811 | OWH9830 | |
|---|---|---|
| Phasen | Einphasig | Dreiphasig |
| Messkanäle | 2 | 3 |
| Preis |
Technische Daten
| Messkanäle | 2 (CH1: 1-phasiger Wechselstrom, CH2: 1-phasiger Wechselstrom + Gleichstrom) |
| Spannungsbereich CH1 (Wechselstrom) | 3 V – 600 V |
| Spannungsbereich CH2 (Wechselspannung + Gleichstrom) | 0 V – 1000 V |
| Max. Wechselstrom | 20 A |
| Max. Gleichstrom | 20 A |
| Leistungsbereich | 0 – 12 kW (CH1) / 0 – 20 kW (CH2) |
| Oberschwingungsanalyse | 2,8 kHz, bis zur 63. Ordnung |
| Weitere Funktionen | Diodenprüfung, Durchgangsprüfung, Min/Max-Aufzeichnung, Spitzenwert-/Data Hold / Messwertspeicherung, automatische Abschaltung |
| Echt-Effektivwert | Ja |
| Datenprotokollierung | Ja, bis zu 72 Stunden |
| Display | 3,95" TFT-Farbdisplay |
| Anschlussmöglichkeiten | RS-232 |
| Abmessungen | 295 x 110 x 235 mm |
| Gewicht | 1,3 kg |
Zubehör
Der Owon OWH9811 Leistungsmesser wird geliefert mit:
- 1x Netzkabel
- 1x Bananenstecker-Krokodilklemme
- 1x RS232-Kabel
Vor-und Nachteile
- Kostengünstiges Gerät zur Durchführung von Leistungs- oder Wirkungsgradmessungen
- Kann Daten bis zu 72 Stunden lang aufzeichnen
Downloads
| OWH9811 programming manual |  (277.09 KB) | Download |
| OWH9800 series quick guide | (949.41 KB) | Download |
| OWH9800 serie user manual | (1.94 MB) | Download |
