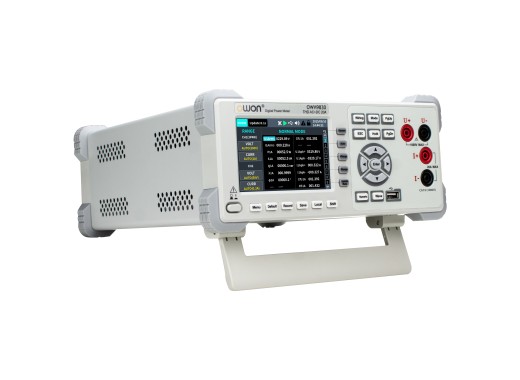

Leistungsmesser Owon OWH9830

Das Owon OWH9830 ist ein Zweikanal-Leistungsmesser für Drei- und Vierleiter-Messungen, der einen dreiphasigen Wechselstromeingang mit einem einphasigen Wechselstrom- und Gleichstromkanal kombiniert. Kanal 1 deckt das dreiphasige Wechselstromnetz auf den Leitungen A, B und C ab – 3 V bis 600 V bei bis zu 20 A RMS pro Phase, mit einer Genauigkeit von bis zu ±0,2 %. Kanal 2 deckt Wechselstrom und Gleichstrom bis zu 1000 V/20 A ab und ist für Gleichstromanwendungen optimiert. Dadurch eignet sich das Messgerät gut für Messungen des Wirkungsgrads an dreiphasigen Lasten und DC-Zwischenkreisen, wobei eine anpassbare Berechnung des Wirkungsgrads integriert ist.

Das Gerät misst gleichzeitig Spannung, Strom, Wirkleistung (W), Scheinleistung (VA), Blindleistung (var), Leistungsfaktor, Frequenz, Scheitelfaktor, Spitzenwerte und THD, mit einer Analyse der Oberwellen bis zur 63. Ordnung. Die Ergebnisse werden auf einem 3,95-Zoll-TFT-Farbdisplay im numerischen, Wellenform- oder Balkendiagramm-Modus mit Aktualisierungsraten von 0,1 s bis 5 s angezeigt. Die Integrationsfunktion protokolliert Wattstunden und Amperestunden über die Zeit. Schließlich ermöglicht eine RS-232-Schnittstelle die Fernsteuerung, und ein USB-Host-Anschluss speichert Messwerte und Screenshots auf einem externen Speichermedium für bis zu 72 Stunden Langzeitaufzeichnung.

Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.

Modellübersicht

Technische Daten

Zubehör

Der Owon OWH9830 Leistungsmesser wird geliefert mit:

• 1x Netzkabel
• 1x Bananenstecker-Krokodilklemme
• 1x RS232-Kabel

Downloads

OWH9830 programming manual	(278.13 KB)	Download
OWH9800 series quick guide	(949.41 KB)	Download
OWH9800 serie user manual	(1.94 MB)	Download
