Der LibreVNA ist ein USB-basierter Open-Source-Vektor-Netzwerkanalysator mit 2 Anschlüssen. Der VNA ist ein RF-Frontend mit etwas Rechenleistung, aber alles andere wird in der PC-Anwendung erledigt.
Die Platine hat 3 ADCs und ein FPGA für die gesamte Signalverarbeitung. Er kann innerhalb einer Sekunde 10000 Punkte an zwei Anschlüssen messen und hat einen effektiven Dynamikbereich von 100 dB.
Dank der zwei Messanschlüsse kann dieser Vektor-Netzwerkanalysator zur Messung des kompletten Satzes von Reflexions- und Transmissionskoeffizienten (S11/S12/S21/S22) verwendet werden. Obwohl die Hardware des LibreVNA
als VNA konzipiert ist, ist die allgemeine Hardware-Architektur der eines Spektrumanalysators so ähnlich, dass auch einfache zweikanalige Spektrumsmessungen durchgeführt werden können.
Wichtige Hinweise
Da es sich um einen Open-Source-VNA handelt, gibt es einige Einschränkungen bei der Entwicklung. Diese Anmerkungen sind die folgenden:
Aufgrund einiger struktureller Einschränkungen ist die S12-Isolation 10 dB schlechter als die des S21-Parameters. Oberhalb von 3 GHz nimmt die Leistung mit steigender Frequenz ab, so dass die Portisolation bei 6 GHz nur noch 50 dB beträgt.
Unterhalb von 1 MHz nimmt die Leistung ebenfalls mit abnehmender Frequenz ab, und der effektive Dynamikbereich sinkt auf 70 dB bei 100 kHz. Die Ausgangsleistung kann abnehmen, wenn die Frequenz unter 1 MHz oder über 3 GHz liegt.
Bei diesem VNA ermöglicht die Verwendung von Kalibratoren mit höherer Genauigkeit eine höhere Präzision der Messungen.
Spezifikationen
| VNA-Spezifikationen
|
| Frequenzbereich | 100 kHz - 6 GHz
| | Test Ports | 2
| | Ausgangsleistung | -40 dBm - 0 dBm
| | Frequenzgenauigkeit | < 2 ppm
| | Messpunkte | 2 - 4501
| | Messbandbreite | 10 Hz - 50 kHz
| | Dynamischer Bereich | > 95 dB (<3 GHz)
> 50 dB (<6 GHz)
| | Messparameter | S11, S21, S12, S22
| | Impedanz | 50 Ω
|
|
| Spezifikationen des Signalgenerators
|
| Frequenzbereich | 100 kHz - 6 GHz
| | Ausgangsleistung | -40 dBm - 0 dBm
|
|
| Spezifikationen des Spektralanalysators
|
| Frequenzbereich | 100 kHz - 6 GHz
| | Eingangsleistung | <-5 dBm
| | Auflösung Bandbreite | 13 Hz - 112 kHz
| | Phasenrauschen | -103 dBc/Hz (1 GHz, 10 kHz Offset)
|
|
| Spannungsversorgung | DC 5V, 1,5A (USB oder 3,5 mm Anschluss)
|
| Unterstützte Betriebssysteme | Windows, Linux, MacOS
|
| Abmessungen | 122 x 98 x 16 mm
|
Zubehör

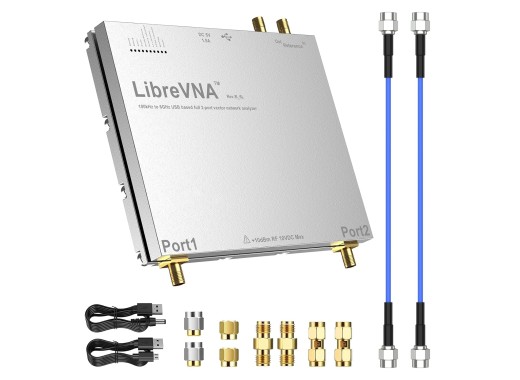

Das LibreVNA wird standardmäßig mit geliefert:
- USB-auf-USB-Kabel
- USB-auf-USB-C-Kabel
- 2x 30cm SMA-Stecker auf SS405 RF-Kabel
- SMA-Stecker-Kalibrierungsset - OPEN
- SMA-Stecker-Kalibrierungsset - SHORT
- 2x SMA-Stecker-Kalibrierungsset - LOAD
- 2x SMA-Buchse auf Buchse
- 2x SMA-Stecker auf Stecker
