Vektornetzwerkanalysator LiteVNA 67
Details

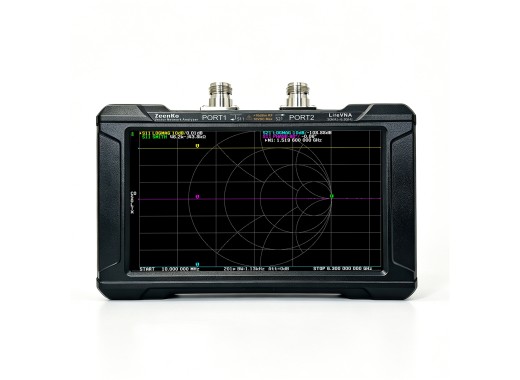

Der LiteVNA 67 ist ein tragbarer Vektornetzwerkanalysator und eignet sich für alle gängigen Messungen an HF-Komponenten, Antennen und Filtern. Darüber hinaus misst dieser Analysator die S11-Reflexion und die S21-Transmission über einen extrem breiten Frequenzbereich von 50 kHz bis 6,3 GHz und leitet aus demselben Messdurchlauf Ergebnisse der Zeitbereichsreflektometrie sowie der Fehlerortung ab. Ein integrierter Quellenabschwächer führt zur Abschwächung der Ausgangsleistung und hält diese auf einem kontrollierten Niveau, wodurch sich dieser Analysator gut zur Charakterisierung aktiver Bauelemente wie Verstärker und Mischer eignet. Ein größeres kapazitives 7-Zoll-Display erleichtert das Ablesen der Messwerte. Jeder Messdurchlauf kann als Smith-Diagramm, logarithmische Amplitude, SWR oder Phasengang dargestellt werden - je nachdem, welches Format für die jeweilige Messung am besten geeignet ist. Der integrierte 7.800-mAh-Akku versorgt diesen Analysator auch bei langen Einsätzen vor Ort mit Strom.
Für eine tiefergehende Analyse kann dieser Analysator über USB-C an einen PC oder ein Android-Smartphone angeschlossen werden, wo kompatible NanoVNA-Software jeden Durchlauf aufzeichnet und nachbearbeitet. Beide Anschlüsse verwenden N-Typ-Stecker, und ein passendes N-Typ-Kalibrierset ist im Lieferumfang enthalten. Zusätzliche N-Typ-Messkabel und -Standards sind für Messungen an anderen Steckertypen erhältlich. Kontaktieren Sie uns, um Beratung zu den richtigen Kalibrierstandards und der passenden Verkabelung für einen bestimmten Messaufbau zu erhalten.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modellübersicht
| Modell | LiteVNA 62 | LiteVNA 64 | LiteVNA 67 |
|---|---|---|---|
| Akku | 1300 mAh | 2000 mAh | 7800 mAh |
| Anschlüsse | SMA | SMA | N-Typ |
| Dynamischer Bereich | >70 dB (50 kHz - 3 GHz) >50 dB (3 - 6,3 GHz) |
>90 dB (50 kHz - 3 GHz) >70 dB (3 - 6,3 GHz) |
>100 dB (50 kHz - 3 GHz) >80 dB (3 - 6,3 GHz) |
| Quelldämpfungsglied | Nein |
Nein |
Ja |
| Preis |
Technische Daten
| Bandbreite | 50 kHz - 6,3 GHz |
| Anschlüsse | 2 |
| Grundrauschen | <-50 dB (50 kHz - 3 GHz) <-40 dB (3 - 6,3 GHz) |
| Frequenzstabilität | <0,5 ppm |
| S11 (Rückflussdämpfung) | >50 dB (50 kHz - 3 GHz) >40 dB (3 - 6,3 GHz) |
| Max. Eingangspegel | +10 dBm (HF), max. 10 VDC |
| Abtastpunkte | 21-1001 (Gerät), 1-65.535 (USB) |
| Schnittstellen | USB-C |
| Display | 7-Zoll-Kapazitiv-Touchscreen |
| Gewicht | 1,7 kg |
Zubehör
Der LiteVNA 67 wird mit folgendem Zubehör geliefert:
- N-Typ OPEN-Kalibrierstandard
- N-Typ-SHORT-Kalibrierstandard
- N-Typ-LOAD-Kalibrierstandard
- N-Typ-Adapter (Buchse-Buchse)
- Tragbare Aufbewahrungsbox
- HF-Messkabel
- USB-C-Kabel
Vor-und Nachteile
- Kapazitiver 7-Zoll-Touchscreen
- N-Typ-Anschlüsse
- Integriertes Quellen-Dämpfungsglied
- Komplettset mit Kalibrierset und Aufbewahrungskoffer
- Misst nur S11 und S21
Downloads
| LiteVNA user manual |  (1.08 MB) | Download |
