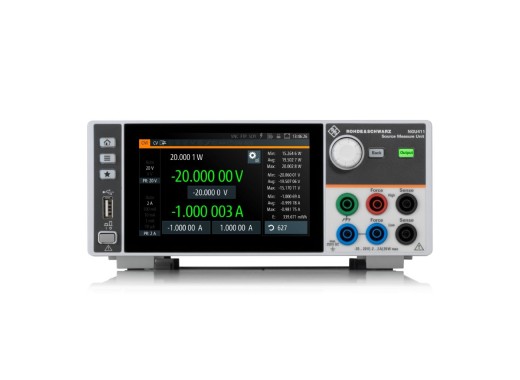

Rohde & Schwarz NGU411-Quellmessgerät

Das Rohde & Schwarz NGU411 ist eine 4-Quadranten-Source-Measure-Unit (SMU). Dieses Quellmessgerät kann bis zu 20 W verarbeiten. Dank seiner 4-Quadranten-Architektur kann das Gerät sowohl positive als auch negative Spannungen und Ströme liefern und bei beiden Polaritäten sowohl als Quelle als auch als Senke arbeiten. Mit einer 6,5-stelligen Anzeigeauflösung bietet das NGU411 eine hohe Genauigkeit und Ausgangsauflösungen von bis zu 1 µV/100 pA. Mit einer Abtastrate von bis zu 500.000 Messwerten pro Sekunde erfasst das Gerät auch schnellste Schwankungen von Spannung und Strom präzise. Das Quellenmessgerät bietet eine rasche Lastwiederherstellungszeit von unter <30 µs in Verbindung mit minimalem Überschwingen – selbst bei anspruchsvollen Lastwechseln. Das Netzteil NGU411 verfügt außerdem über einen einstellbaren Spannungs-, Strom-, Leistungsschutz und einen Temperaturschutz (OVP, OCP, OPP, OTP). Das Netzteil verfügt über eine QuickArb-Funktion, mit der die Zeit/Stromfluss- oder Zeit/Spannungskurve programmiert werden kann, und eine EasyRamp-Funktion, mit der kontinuierlich ansteigende Betriebsbedingungen innerhalb eines bestimmten Zeitrahmens simuliert werden können. Darüber hinaus werden all diese Informationen auf einem hochauflösenden 5-Zoll-Farb-Touchscreen angezeigt und können über USB- oder LAN-Verbindungen ferngesteuert werden.

Modellübersicht

Technische Daten

Zubehör

Das NGU411 wird mit folgendem Zubehör geliefert:

• Netzkabel

Downloads

Rohde & Schwarz NGU - Datasheet	(9.75 MB)	Download
Rohde & Schwarz NGU - User manual	(11.95 MB)	Download
