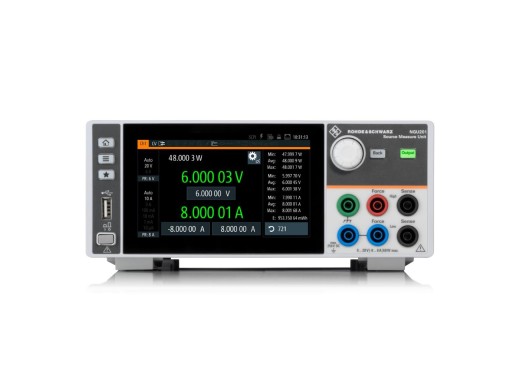

Rohde & Schwarz NGUNGU201-Quellmessgerät

Das Rohde & Schwarz NGU201 ist eine 2-Quadranten-Source-Measure-Unit (SMU). Dieses Quellmessgerät kann bis zu 60 W verarbeiten. Mit seiner 2-Quadranten-Architektur kann er als Quelle oder Senke fungieren. Mit einer 6,5-stelligen Anzeigeauflösung bietet das NGU201 eine hohe Genauigkeit und Ausgangsauflösungen von bis zu 1 µV/100 pA. Mit einer Abtastrate von bis zu 500.000 Messwerten pro Sekunde erfasst das Gerät auch schnellste Schwankungen von Spannung und Strom präzise. Das Quellenmessgerät bietet eine rasche Lastwiederherstellungszeit von unter <30 µs in Verbindung mit minimalem Überschwingen – selbst bei anspruchsvollen Lastwechseln. Das Netzteil NGU201 verfügt außerdem über einen einstellbaren Spannungs-, Strom-, Leistungsschutz und einen Temperaturschutz (OVP, OCP, OPP, OTP). Das Netzteil verfügt über eine QuickArb-Funktion, mit der die Zeit/Stromfluss- oder Zeit/Spannungskurve programmiert werden kann, und eine EasyRamp-Funktion, mit der kontinuierlich ansteigende Betriebsbedingungen innerhalb eines bestimmten Zeitrahmens simuliert werden können. Darüber hinaus werden all diese Informationen auf einem hochauflösenden 5-Zoll-Farb-Touchscreen angezeigt und können über USB- oder LAN-Verbindungen ferngesteuert werden.

Hinweis: Dieses Produkt ist auch im NGPNGU201COM-Paket erhältlich, das einen digitalen Trigger-I/O und eine Batteriesimulation enthält.

Modellübersicht

Technische Daten

Downloads

Rohde & Schwarz NGU - Datasheet	(9.75 MB)	Download
Rohde & Schwarz NGU - User manual	(11.95 MB)	Download
