Tekbox TBCP2-20M700 RF-Stromsonde
Details

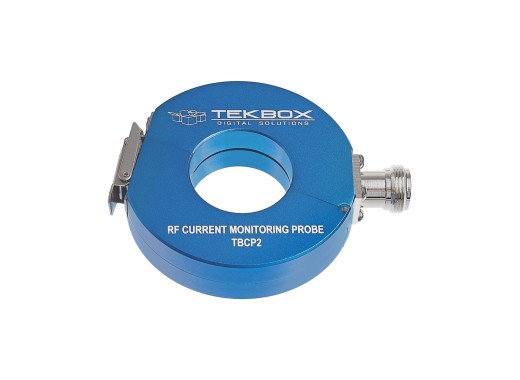

Die TBCP2-20M700 von Tekbox ist ein aufsteckbarer HF-Tastkopf, der für vorbereitende EMV-Konformitätsprüfungen entwickelt wurde. Der Tastkopf ist für den Frequenzbereich von 10 kHz bis 800 MHz charakterisiert. Er verfügt über eine typische Übertragungsimpedanz von 0 dBΩ und eine 3-dB-Bandbreite von 20 MHz bis 700 MHz. Der TBCP2-20M700 kann kurze Stromimpulse von bis zu 300 A erfassen, ohne die Übertragungsimpedanz zu beeinträchtigen. Da es sich beim TBCP2 um einen Aufsteckschalter handelt, lässt er sich problemlos an Kabeln mit großen Steckern an den Enden befestigen.
Wir bieten auch den Kalibrator für den TBCP2 an, siehe diese Seite.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modellübersicht TBCP2
Die TBCP2-Serie umfasst Spezialmodelle für niedrigere Frequenzen und hohe Stromimpulse:
| Modell | Charakterisierter Frequenzbereich | Merkmale / Bandbreite | Preis |
|---|---|---|---|
| TBCP2-30K400 | 10 Hz – 500 MHz | 3-dB-Bandbreite: 30 kHz – 400 MHz. | |
| TBCP2-1M100 | 10 kHz – 200 MHz | 3-dB-Bandbreite: 1 MHz – 100 MHz. Erfasst Stromimpulse bis zu 400 A. | |
| TBCP2-1M800 | 10 kHz – 1 GHz | 3-dB-Bandbreite: 1 MHz – 800 MHz. Erfasst Stromimpulse bis zu 400 A. | |
| TBCP2-3M900 | 10 kHz – 1 GHz | 3-dB-Bandbreite: 3 MHz – 900 MHz. Erfasst Stromimpulse bis zu 40 A. | |
| TBCP2-6M300 | 10 kHz – 500 MHz | 3-dB-Bandbreite: 6 MHz – 300 MHz. Erfasst Stromimpulse bis zu 500 A. | |
| TBCP2-20M700 | 10 kHz – 800 MHz | Erfasst kurze Stromimpulse bis zu 300 A. | |
| TBCP2-30M1000 | 10 kHz – 1 GHz | Erfassung kurzer Stromimpulse bis zu 50 A. | |
| TBCP2-250 | 30 kHz – 250 MHz | Standardmäßiger flacher Frequenzgang. | |
| TBCP2-500 | 30 kHz – 500 MHz | Standardmäßiger linearer Frequenzgang. | |
| TBCP2-750 | 30 kHz – 750 MHz | Standardmäßiger linearer Frequenzgang. |
Serienvergleich
Die Modelle der TBCP-Serie unterscheiden sich im charakterisierten Frequenzbereich und in der Apertur.
| Modell | TBCP1 | TBCP2 | TBCP3 | TBCP4 |
|---|---|---|---|---|
| Charakterisierter Frequenzbereich | 10 kHz – 200/250/500 MHz | 10 Hz – 1 GHz | 30 kHz – 1 GHz | 10 kHz – 250/500/750 MHz |
| Öffnung | 25 mm | 32 mm | 17 mm | 32 mm |
Technische Daten
| Charakteristischer Frequenzbereich | 10 kHz – 800 MHz |
| 3-dB-Bandbreite | 20 MHz – 700 MHz, typ. |
| Übertragungsimpedanz | 0 dBΩ (1 V/A), typ. |
| Max. Primärstrom (DC – 400 Hz) | 400 A |
| Max. Primärstrom (HF) | 10 A |
| Max. Impulsstrom | 300 A |
| Strom-Zeit-Produkt | 0,001 As |
| Maximale Kerntemperatur | 125 °C |
| Steckertyp | N-Buchse |
| Öffnungsdurchmesser | 32 mm |
| Außendurchmesser | 73 mm |
| Höhe | 20 mm |
| Gewicht | 320 g |
Vor-und Nachteile
- Geeignet für vorbereitende EMV-Konformitätsprüfungen
- Aufsteck-Tastkopf
Downloads
| TBCP2 20M700 user manual |  (565.54 KB) | Download |
| Tekbox TBCP probes in EMCview | (495.53 KB) | Download |
