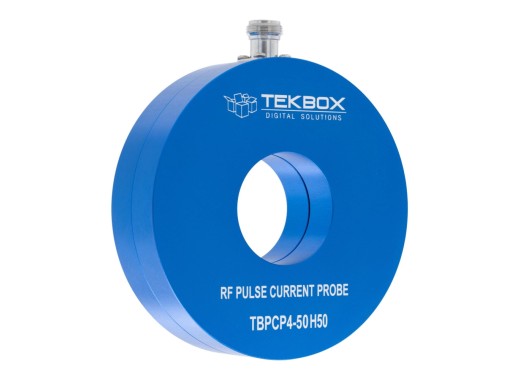

Tekbox TBPCP4-50H50 RF-Impulsstrom-Überwachungs-Tastkopf
Details
Der Tekbox TBPCP4-50H50 ist ein Tastkopf zur Überwachung von HF-Impulsströmen. Der Tastkopf hat einen charakteristischen Frequenzbereich von 1Hz bis 100MHz und einen sehr flachen Frequenzgang mit einer Bandbreite von 3dB von 50Hz bis 50MHz. Der TBPCP4-50H50 wird für die Überwachung von Stoß- oder HF-Impulsströmen im Zeitbereich verwendet, im Gegensatz zu Standard-HF-Stromüberwachungssonden für EMV-Anwendungen, die im Frequenzbereich messen. Die Öffnung des Tastkopfes zur HF-Stromüberwachung beträgt 46 mm und er hat eine Übertragungsimpedanz von -12 dBΩ.
Einen für den Tastkopf TBPCP4-50H50 geeigneten Kalibrator finden Sie unter TBPCP4-CAL.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modell-Übersicht
| Modell | 3dB Bandbreite | Frequenzbereich | Übertragungsimpedanz | Aperturdurchmesser | Anschluss | Preis |
| TBPCP1-20100 | 20 Hz - 100 MHz | 1 Hz - 200 MHz | -20 dBΩ | 25 mm | N Buchse | |
| TBPCP2-3070 | 30 Hz - 70 MHz | 1 Hz - 200 MHz | -26 dBΩ | 5,5 mm | SMA-Buchse | |
| TBPCP3-2H40 | 2 Hz - 40 MHz | 0,1 Hz - 100 MHz | -20 dBΩ | 15 mm | N Buchse | |
| TBPCP3-05H30 | 0,5 Hz - 30 MHz | 0,1 Hz - 100 MHz | -26 dBΩ | 15 mm | N Buchse | |
| TBPCP3-20H70 | 20 Hz - 70 MHz | 0,1 Hz - 100 MHz | -12 dBΩ | 15 mm | N Buchse | |
| TBPCP3-100H80 | 100 Hz - 80 MHz | 0,1 Hz - 100 MHz | -6 dBΩ | 15 mm | N Buchse | |
| TBPCP4-1H30 | 1 Hz - 30 MHz | 0,1 Hz - 100 MHz | -26 dBΩ | 46 mm | N Buchse | |
| TBPCP4-5H50 | 5 Hz - 50 MHz | 1 Hz - 100 MHz | -20 dBΩ | 46 mm | N Buchse | |
| TBPCP4-50H50 | 50 Hz - 50 MHz | 1 Hz - 100 MHz | -12 dBΩ | 46 mm | N Buchse | |
| TBPCP4-100H60 | 130 Hz - 60 MHz | 1 Hz - 100 MHz | -6 dBΩ | 46 mm | N Buchse |
Technische Daten
| Max. Primärstrom (AC) | 20 A |
| Max. Primärstrom (Einzelimpuls) | 2500 A |
| Äußerer Durchmesser | 124 mm |
| Höhe | 37 mm |
| Gewicht | 1050 g |
Zubehör
Das TBPCP4-50H50 wird geliefert mit:
- 1x Koaxial-Adapter auf BNC-Buchse
Downloads
| Tekbox TBPCP4-50H50 user manual |  (677.79 KB) | Download |
