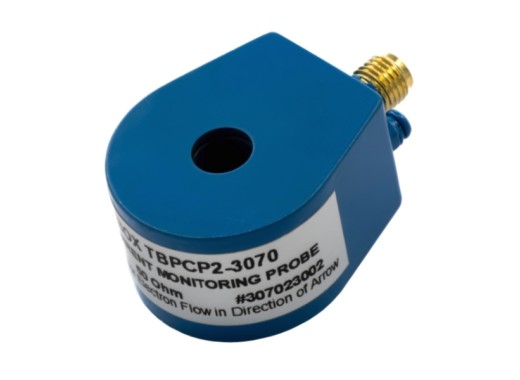

Tekbox TBPCP2-3070 HF-Stromüberwachungssonde
Der Preis für dieses Produkt ist vorübergehend reduziert! AUSVERKAUFT = AUSVERKAUFT!
Details
Die Tekbox TBPCP2-3070 ist eine HF-Impulsüberwachungssonde, die in der Regel für die Überwachung von Stoß- oder HF-Impulsströmen im Zeitbereich verwendet wird, im Gegensatz zu HF-Stromüberwachungssonden für EMV-Anwendungen, die für Messungen im Frequenzbereich verwendet werden. Die Sonde hat einen charakteristischen Frequenzbereich von 1 Hz bis 200 MHz und einen sehr flachen Frequenzgang mit einer Bandbreite von 3 dB von 30 Hz bis 70 MHz. Die Öffnung der HF-Stromüberwachungssonde beträgt 5,5 mm und hat eine Übertragungsimpedanz von -26 dB Ω.
Für einen Kalibrator, der mit der TBPCP2-3070 HF-Impulsüberwachungssonde geeignet ist, siehe die TBPCP2-CAL.
Übersicht der Modelle
| Modell | 3 dB Bandbreite | Frequenzbereich | Übertragungsimpedanz | Blendendurchmesser | Stecker | Preis |
| TBPCP1-20100 | 20 Hz - 100 MHz | 1 Hz - 200 MHz | -20 dBΩ | 25 mm | N female | |
| TBPCP2-3070 | 30 Hz - 70 MHz | 1 Hz - 200 MHz | -26 dBΩ | 5.5 mm | SMA female | |
| TBPCP3-2H40 | 2 Hz - 40 MHz | 0.1 Hz - 100 MHz | -20 dBΩ | 15 mm | N female | |
| TBPCP3-05H30 | 0.5 Hz - 30 MHz | 0.1 Hz - 100 MHz | -26 dBΩ | 15 mm | N female | |
| TBPCP3-20H70 | 20 Hz - 70 MHz | 0.1 Hz - 100 MHz | -12 dBΩ | 15 mm | N female | |
| TBPCP3-100H80 | 100 Hz - 80 MHz | 0.1 Hz - 100 MHz | -6 dBΩ | 15 mm | N female | |
| TBPCP4-1H30 | 1 Hz - 30 MHz | 0.1 Hz - 100 MHz | -26 dBΩ | 46 mm | N female | |
| TBPCP4-5H50 | 5 Hz - 50 MHz | 1 Hz - 100 MHz | -20 dBΩ | 46 mm | N female | |
| TBPCP4-50H50 | 50 Hz - 50 MHz | 1 Hz - 100 MHz | -12 dBΩ | 46 mm | N female | |
| TBPCP4-100H60 | 130 Hz - 60 MHz | 1 Hz - 100 MHz | -6 dBΩ | 46 mm | N female |
Spezifikationen
| Maximaler Primärstrom (AC) | 40 A |
| Max. Primärstrom (Einzelimpuls) | 200 A (bei 100 ms Impuls) 400 A (bei 1 ms Impuls) |
| Außendurchmesser | 27 mm |
| Höhe | 19 mm |
| Gewicht | 60 g |
Downloads
| TBPCP2-3070 Manual |  (260.21 KB) | Download |
