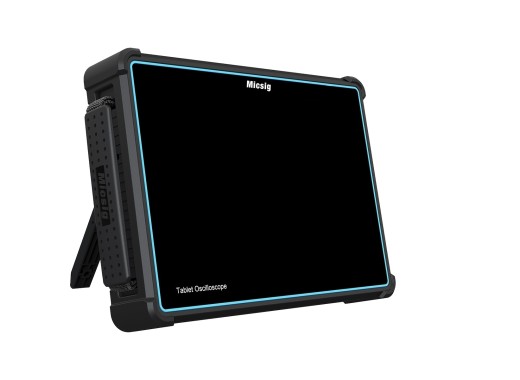

Micsig TO2002 Tablet-Oszilloskop
Details
Das Micsig TO2002 Oszilloskop ist ein digitales 2-Kanal-Oszilloskop mit 200MHz und einem Voll-Touchscreen. Ein Dual-ADC ermöglicht hohe Abtastraten. Die tabletähnlichen Eigenschaften in Kombination mit der TPU+ABS-Schutzhülle und einer 7500mAh Batterie machen dieses Oszilloskop ideal für den Einsatz zu Hause und unterwegs. Darüber hinaus verfügt dieses Oszilloskop über einen ultratiefen Speicher von 110Mpts, serielle Busdecodierung/-analyse und eine hohe 78,000wfm/s Wellenformerfassungsrate.
Das Micsig TO2002 verfügt über 31 integrierte automatische Messprogramme und einen großen internen Speicher von 32GB. Es hat einen großen 10.1-Zoll-TFT-Touchscreen mit 256-stufiger Helligkeitsmodulation und einer Farbtemperaturanzeige. Diese Merkmale zeigen häufiger vorkommende Signale mit größerer Helligkeit bzw. einer anderen Farbe. Die Software läuft auf einem leistungsstarken Android-System und funktioniert im Wesentlichen wie ein Tablet. So können Sie beispielsweise über WLAN eine Internetverbindung herstellen, um Daten zu senden, die iOS/Android-Fernbedienung zu nutzen oder Fotos/Videos aufzunehmen. Das Oszilloskop verfügt auch über einen HDMI-Anschluss, sodass das Oszilloskop beispielsweise für eine Live-Demonstration an einen Beamer angeschlossen werden kann. Es ist auch möglich, das Oszilloskop über eine Fernbedienung zu steuern.
Übersicht der Modelle
| Model | TO1004 | TO2002 | TO2004 | TO3004 |
|---|---|---|---|---|
| Bandbreite | 100 MHz | 200 MHz | 200 MHz | 300 MHz |
| Kanäle | 4 | 2 | 4 | 4 |
| Anstiegszeit | ≤ 3.5 ns | ≤ 1.75 ns | ≤ 1.75 ns | ≤ 1.16 ns |
| Speichertiefe | 110 Mpts (geteilt durch die Anzahl der aktiven Kanäle) |
110 Mpts (geteilt durch die Anzahl der aktiven Kanäle) |
220 Mpts (einzelner Kanal) 110 Mpts (alle Kanäle) |
220 Mpts (einzelner Kanal) 110 Mpts (alle Kanäle) |
| Abtastrate | 1 GSa/S (geteilt durch die Anzahl der aktiven Kanäle) |
1 GSa/S (geteilt durch die Anzahl der aktiven Kanäle) |
2 GSa/S (einzelner Kanal) 1 GSa/S (alle Kanäle) |
2 GSa/S (einzelner Kanal) 1 GSa/S (alle Kanäle) |
| Wellenform-Erfassungrate | 78.000 wfm/s | 78.000 wfm/s | 300.000 wfm/s | 300.000 wfm/s |
| Eingangsimpedanz | 1 MΩ | 1 MΩ | 1 MΩ / 50 Ω | 1 MΩ / 50 Ω |
| preis |
Spezifikationen
| Vertikale Skala | 1mV/div - 10V/div |
| Horizontale Skala | 1 ns/div - 1 ks/div |
| Bandpass | 20 MHz, Hochpass/Tiefpass (bis 30 kHz) |
| Schnittstellen | USB-Host, USB-C, LAN, Wi-Fi, Trigger-Ausgang, Erdung |
| Dekodierung | IIC, SPI, UART/RS232, CAN, LIN |
| Anzeige | 10,1 Zoll TFT LCD-Touchscreen (1200x800) |
| Akku | 7,4 V, 7500 mAh |
| Abmessungen | 265 x 192 x 50 mm |
| Gewicht | 1,9 kg |
Zubehör
Das Oszilloskop TO2002 von Micsig wird mit folgendem Zubehör geliefert:
- 2x Sonde
- Batterie für Oszilloskop
- Netzkabel
- Trageriemen
Downloads
| Micsic TO series datasheet |  (1.89 MB) | Download |
| Micsig TO series user manual | (13.26 MB) | Download |
