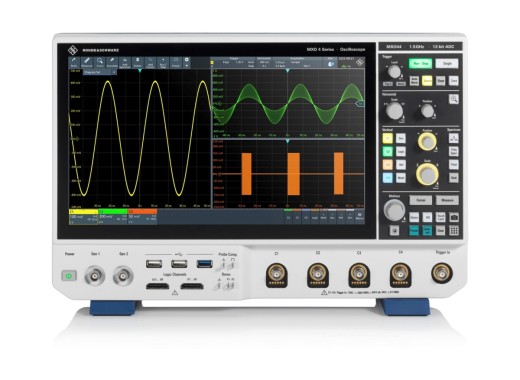

Rohde & Schwarz MXO44-BASC-Paket
Details
Die Oszilloskope der MXO44-Serie zeichnen sich durch eine extrem hohe Wellenform-Erfassungsrate von 4,5 Millionen Wellenformen/s aus. In Kombination mit dem 12-Bit-ADC (18-Bit im HD-Modus) können viele kleine, seltene Ereignisse besser als mit vielen anderen Oszilloskopen beobachtet werden. Darüber hinaus verfügt diese Serie über eine große Speichertiefe von 400 M-Punkten, die eine Aufzeichnung über lange Zeiträume ermöglicht. Darüber hinaus verfügen diese Oszilloskope über eine FFT-Funktion mit einer Spektrumerfassungsrate von 45000 FFT/s und eine hochempfindliche Triggerfunktion mit geringem Trigger-Jitter. Die MXO44-Serie verfügt über ein kapazitives 13,3-Zoll-Full-HD-Touchscreen-Display mit einer intuitiven Benutzeroberfläche, die z. B. ein Funktionssuchmenü und Fernsteuerungszugriff über LAN enthält. Außerdem verfügt die MXO44-Serie über eine VESA-Halterung, mit der die Oszilloskope montiert werden können.
MXO4-BASC
Dieses Bundle enthält Folgendes:
- MXO44-242 Oszilloskop
- MXO4-B6 ARB-Generator
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Bundle-Übersicht
| Modell | MXO44-BASC | MXO44-PRO | MXO44-ULTM |
|---|---|---|---|
| Bandbreite | 200 MHz | 500 MHz | 1,5 GHz |
| Anstiegszeit | 1,75 ns | 700 ps | 234 ps |
| Speichertiefe | 400 Mpts | 400 Mpts | 800 Mpts |
| Zusätzliche Funktionen | Wellenform-Generator | Wellenform-Generator, Frequenzgang-Analysator, Leistungsanalyse-Paket, Trigger & Dekodierung | Wellenform-Generator, Frequenzgang-Analysator, Leistungsanalyse-Paket, Trigger & Dekodierung, zusätzlicher Speicher, Logik-Tastköpfe mit MSO-Option. |
| Preis |
Technische Daten
| Kanäle | 4 |
| Abtastrate | 5 GS/s (auf 2 Kanälen, 2,5 GS/s auf 4 Kanälen) |
| Wellenform-Erfassungsrate | 4500000 wfm/s |
| Vertikale Auflösung | 12 Bit (18 Bit im HD-Modus) |
| Vertikale Skala | 0,5 mV/Teilung - 1 V/Teilung |
| Horizontale Skala | 200 ps/Teilung - 10000 s/Teilung |
| Schnittstellen | USB-Host, USB-Gerät, LAN, HDMI |
| Anzeige | 13,3" TFT LCD (1920x1080, Touchscreen) |
| Abmessungen | 414 × 279 × 162 |
| Gewicht | 6 kg |
Optionen
Für dieses Produkt sind zahlreiche Optionen erhältlich. Eine Liste aller Optionen finden Sie im Datenblatt.Zubehör
Die MXO44-Serie wird standardmäßig geliefert mit:
- 4x passiver Tastkopf
- Netzkabel
Downloads
| MXO44 series datasheet |  (374.67 KB) | Download |
| MXO4 series user manual | (28.31 MB) | Download |
