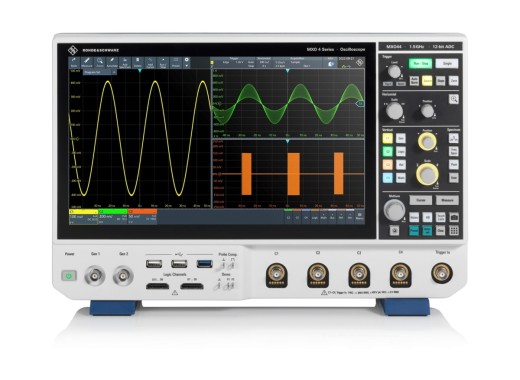

Rohde & Schwarz MXO44-ULTM-Paket
Details
Die Oszilloskope der MXO44-Serie bieten eine extrem hohe Wellenform-Erfassungsrate von 4,5 Millionen Wellenformen/s. In Kombination mit dem 12-Bit-ADC (18-Bit im HD-Modus) lassen sich auch sehr kleine und selten auftretende Ereignisse deutlich besser erkennen als mit vielen anderen Oszilloskopen. Darüber hinaus verfügt die Serie über eine große Speichertiefe von 800 Mpts, womit auch lange Signalverläufe aufgezeichnet werden können. Zusätzlich sind eine FFT-Funktion mit einer Spektrumerfassungsrate von 45000 FFT/s sowie eine äußerst empfindliche Trigger-Funktion mit geringem Jitter integriert. Die MXO44-Serie ist mit einem 13,3" Full-HD kapazitiven Touchscreen ausgestattet, der über eine intuitive Benutzeroberfläche verfügt, z. B. mit Funktionssuchmenü und Fernzugriff über LAN. Außerdem ist die Serie mit einer VESA-Halterung ausgestattet, über die das Oszilloskop montiert werden kann.
MXO4-ULTM
Dieses Bundle enthält folgende Komponenten:
- MXO44-242 Oszilloskop
- MXO4-B2415 Bandbreiten-Option 1,5 GHz
- MXO4-K510 Niedriggeschwindigkeits-Serielle Busse
- MXO4-K520 Automotive-Protokolle
- MXO4-K560 Automotive-Ethernet-Bus
- MXO4-K31 Leistungsanalyse
- MXO4-K36 Frequenzganganalyse
- MXO4-K560 Automotive-Ethernet-Bus
- MXO4-K550 MIPI-Niedriggeschwindigkeitsprotokolle
- MXO4-K530 Luft- und Raumfahrtprotokolle
- MXO4-B6 ARB-Generator
- MXO4-B1 Mixed-Signal-Option
- MXO4-B108 Speicheroption 800 Mpts
Bundle-Übersicht
| Modell | MXO44-BASC | MXO44-PRO | MXO44-ULTM |
|---|---|---|---|
| Bandbreite | 200 MHz | 500 MHz | 1,5 GHz |
| Anstiegszeit | 1,75 ns | 700 ps | 234 ps |
| Speichertiefe | 400 Mpts | 400 Mpts | 800 Mpts |
| Zusatzfunktionen | Wellenformgenerator | Wellenformgenerator, Frequenzganganalysator, Leistungsanalyse, Trigger & Dekodierung | Wellenformgenerator, Frequenzganganalysator, Leistungsanalyse, Trigger & Dekodierung, zusätzlicher Speicher, Logiksonden mit MSO-Option |
| Preis |
Spezifikationen
| Kanäle | 4 |
| Abtastrate | 5 GS/s (auf 2 Kanälen, 2,5 GS/s auf 4 Kanälen) |
| Wellenform-Erfassungsrate | 4.500.000 wfm/s |
| Vertikale Auflösung | 12 Bit (18 Bit im HD-Modus) |
| Vertikalskala | 0,5 mV/div – 1 V/div |
| Horizontalskala | 200 ps/div – 10000 s/div |
| Schnittstellen | USB Host, USB Device, LAN, HDMI |
| Display | 13,3" TFT LCD (1920x1080, Touchscreen) |
| Abmessungen | 414 × 279 × 162 mm |
| Gewicht | 6 kg |
Optionen
Für dieses Produkt sind zahlreiche Optionen verfügbar. Eine vollständige Übersicht finden Sie im Datenblatt.
Zubehör
Zum Lieferumfang der MXO44-Serie gehören standardmäßig:
- 4× passive Tastköpfe
- Netzkabel
Downloads
| MXO44 series datasheet |  (374.67 KB) | Download |
| MXO4 series user manual | (28.31 MB) | Download |
